MC74LCX245DTR2G Купить - ON Semiconductor Логический контроллер

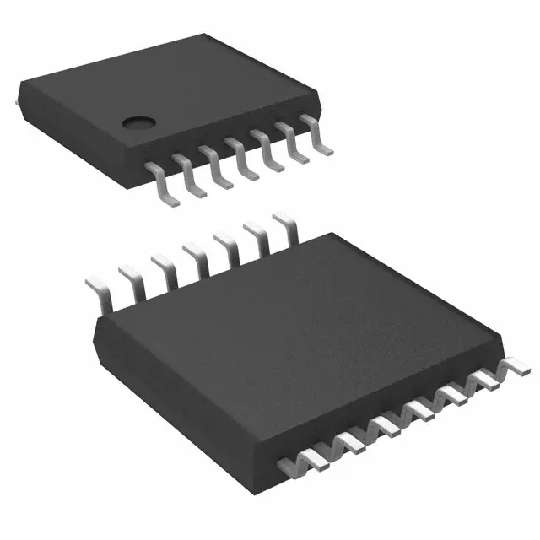

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74LCX245DTR2G

ON Semiconductor

ON SEMICONDUCTOR MC74LCX245DTR2G Transceiver, 74LCX245, 2V to 3.6V, TSSOP-20

Наличие: 2,844 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 42.72

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC7617900

Категория продукта:

Логический контроллер

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

MC74LCX245DTR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC74LCX245DTR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC7617900
Жизненный Цикл Продукта	Active
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.00V (min)
Ёмкость	25 pF
Безгалогеновый Статус	Halogen Free
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Ток Покоя	10 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

MC74LCX245DTR2G описание продукта

The MC74LCX245DTR2G is a low voltage CMOS octal transceiver in 20 pin TSSOP package. This high performance, non inverting octal transceiver has 5V tolerant inputs and outputs (3-state, non-inverting). High impedance TTL compatible inputs significantly reduces current loading to input drivers while TTL compatible outputs offer improved switching noise performance. A input voltage specification of 5.5V allows MC74LCX245 inputs to be safely driven from 5V devices if VCC is less than 5V. The MC74LCX245 is suitable for memory address driving and all TTL level bus oriented transceiver applications. The transmit/receive (T/R) input determines direction of data flow through bidirectional transceiver. Transmit (active-HIGH) enables data from A ports to B ports and receive (active-LOW) enables data from B to A ports. The MC74LCX245DTG has 3-state output current of ±5µA (VCC = 3.6V, VIN = VIH or VIL, VOUT = 0 to 5.5V) and propagation delay input to output of 7ns at CL = 50pF, VCC = 3.3V ±0.3V.
10µA quiescent supply current at VCC = 3.6V, VIN = 5.5V or GND & 2V to 5.5V supply voltage range
5V tolerant, interface capability with 5V TTL logic
Supports live insertion and withdrawal
IOFF specification provides high impedance when VCC = 0V
LVTTL and LVCMOS compatible
24mA balanced output sink and source capability
Near zero static supply current in all three logic states (10µA) reduces system power requirements
Latch-up performance exceeds 500mA
Human body model greater than 2000V, machine model greater than 200V ESD performance
Operating free air temperature range from -55°C to 125°C

Показывать

MC74LCX245DTR2G Даташит PDF

10 страницы, 187 КБ

03/28/2012
