MC74HC14ADG Купить - ON Semiconductor Логический чип

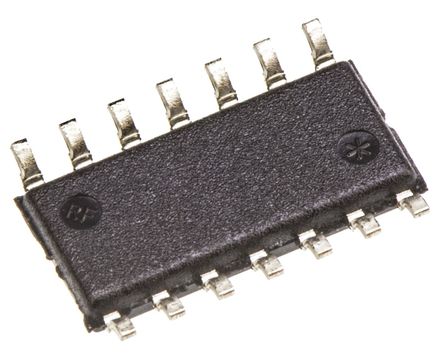

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74HC14ADG

ON Semiconductor

ON SEMICONDUCTOR MC74HC14ADG Inverter, Schmitt Trigger, 74HC14, 1Input, 5.2mA, 2V to 6V, SOIC-14

Наличие: 83 шт.

Адрес доставки: Москва

Цена: ₽ 15.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1272100

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74HC14ADG характеристики

Атрибут	Значение атрибута
Номенклатура	MC74HC14ADG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1272100
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	2.00V (min)
Безгалогеновый Статус	Halogen Free
Выходной Ток	5.2 mA
Ток Питания	40 μA
Количество Цепей	6 Circuit
Количество Стежков	14 Position
Количество Вентилей	6 Gate
Количество входов	6 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74HC14ADG описание продукта

The MC74HC14ADG is a Hex Inverter with Schmitt trigger input and is identical in pin-out to the LS14, LS04 and the HC04. The device inputs are compatible with standard CMOS outputs, with pull-up resistors, it is compatible with LSTTL outputs. It is useful to square-up slow input rise and fall times. Due to hysteresis voltage of the Schmitt trigger, it finds applications in noisy environments.
10 LSTTL Loads output drive Capability
2 to 6V Operating voltage range
1mA Low input current
60 FETs or 15 Equivalent gates chip complexity
Pb-free device

Показывать

MC74HC14ADG Даташит PDF

16 страницы, 498 КБ

07/16/2003
