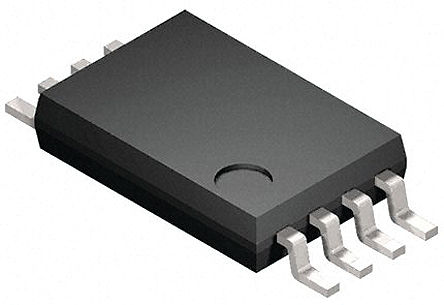

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC100EPT21DTG

ON Semiconductor

ON SEMICONDUCTOR MC100EPT21DTG Differential LVPECL-to-LVTTL Translator, 2Input, 24mA, 1.4ns, 3V to 3.6V, TSSOP-8

Наличие: 848 шт.

Адрес доставки: Москва

Цена: ₽ 489.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6893404

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC100EPT21DTG характеристики

Атрибут	Значение атрибута
Номенклатура	MC100EPT21DTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6893404
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Напряжение Питания (DC)	3.30 V
Безгалогеновый Статус	Halogen Free
Выходной Ток	24 mA
Ток Питания	18.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	1 Bit
Количество Вентилей	1 Gate
Время Нарастания	600 ps
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC100EPT21DTG описание продукта

The MC100EPT21DTG is a 3.3V Differential LVPECL/LVDS/CML to LVTTL/LVCMOS Translator ideal for applications which requires the translation of a clock or data signal. Because LVPECL (positive ECL), LVDS and positive CML input levels and LVTTL/LVCMOS output levels are used, only 3.3V and ground are required. The VBB output allows this EPT21 to be cap coupled in either single-ended or differential input mode. When single-ended cap coupled, VBB output is tied to the D input and D is driven for a non-inverting buffer or VBB output is tied to the D input and D is driven for an inverting buffer. When cap coupled differentially, VBB output is connected through a resistor to each input pin. If used, the VBB pin should be bypassed to VCC via a 0.01F capacitor. For a single-ended direct connection use an external voltage reference source such as a resistor divider. Do not use VBB for a single-ended direct connection or port to another device.
LVPECL/LVDS/CML Inputs
LVTTL/LVCMOS Outputs
24mA TTL outputs
Contains temperature compensation
>275MHz Typical maximum frequency

Показывать

MC100EPT21DTG Даташит PDF

9 страницы, 128 КБ

09/06/2012
