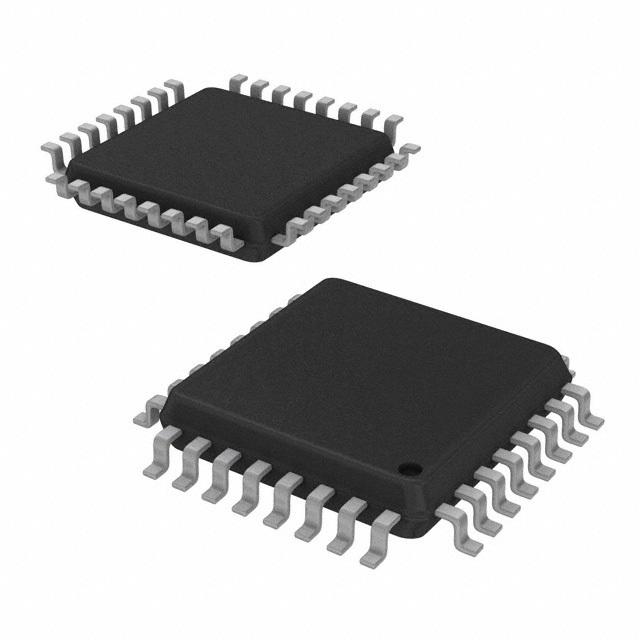

MC100EP195FAG

ON Semiconductor

Active Programmable Delay Line 1IN 0.01ns ABS 12.2ns MAX 32Pin LQFP Tray

Наличие: 650 шт.

Адрес доставки: Москва

Цена: ₽ 1,212.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4955500

Категория продукта:

Линия задержки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC100EP195FAG характеристики

Атрибут	Значение атрибута
Номенклатура	MC100EP195FAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4955500
Категория продукта	Линия задержки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LQFP-32
Напряжение Питания (DC)	3.00V (min)
Безгалогеновый Статус	Halogen Free
Количество Стежков	32 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	7 mm
Ширина	7 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC100EP195FAG описание продукта

NECL/PECL input transition.The delay section consists of a programmable matrix of gates and multiplexers as shown in the data sheet logic diagram. The delay increment of the EP195 has a digitally selectable resolution of about 10 ps and a range of up to 10.2 ns. The required delay is selected by the 10 data select inputs D(0:9) which are latched on chip by a high signal on the latch enable (LEN) control. The MC10/100EP195 is a programmable delay chip (PDC) designed primarily for clock deskewing and timing adjustment. It provides variable delay of a differential The approximate delay values for varying tap numbers correlating to D0 (LSB) through D9 (MSB) are shown in the data sheet.Because the EP195 is designed using a chain of multiplexers it has a fixed minimum delay of 2.2 ns. An additional pin D10 is provided for cascading multiple PDCs for increased programmable range. The cascade logic allows full control of multiple PDCs. Select input pins D0-D10 may be threshold controlled by combinations of interconnects between V (pin 8) for CMOS, ECL, or TTL level signals. For CMOS input levels, leave V open. For ECL operation, short V (pins 7 and 8). For TTL level operation, connect a 1.5 V supply reference to V pin. The 1.5 V reference voltage to V pin can be accomplished by placing a 1.5k Ohm or 500 Ohm resistor between V for 3.3 V or 5.0 V power supplies, respectively. pin, an internally generated voltage supply, is available to this device only. For single-ended input conditions, the unused differential input is connected to V as a switching reference voltage. V may also rebias AC coupled inputs. When used, decouple V via a 0.01 uF capacitor and limit current sourcing or
Features
---
|
Maximum Frequency > 1.2 Ghz Typical
Programmable Range: 2.2 ns to 12.2 ns
10 ps Increments
PECL Mode Operating Range: VCC = 3.0 V with VEE = 0 V
NECL Mode Operating Range: VCC = 0 V with VEE = -3.0 V
Open Input Default State
Safety Clamp on Inputs
A Logic High on the ENbar Pin Will Force Q to Logic Low
D[0:10] Can Accept Either ECL, CMOS, or TTL Inputs.
VBB Output Reference Voltage
Pb-Free Packages are Available
