MBRM120ET3G Купить - ON Semiconductor Диоды Шоттки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MBRM120ET3G

ON Semiconductor

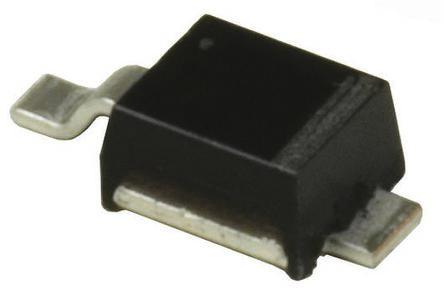

ON Semi MBRM120ET3G, SMT Schottky Diode, 20V 1A, 2Pin Powermite

Наличие: 1,589 шт.

Адрес доставки: Москва

Цена: ₽ 53.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1647413

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBRM120ET3G характеристики

Атрибут	Значение атрибута
Номенклатура	MBRM120ET3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1647413
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-216AA
Номинальное Напряжение (DC)	20.0 V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	≤1.00 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	530mV @1A
Полярность	Standard
Тепловое Сопротивление	23℃/W (RθJL)
Прямой ток	1 A
Максимальный ток перенапряжения (Ifsm)	50 A
Максимальное прямое напряжение (Макс)	530 mV
Прямой ток (макс)	1 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Длина	2.05 mm
Ширина	1.15 mm
Высота	2.18 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MBRM120ET3G описание продукта

The MBRM120ET3G is a surface-mount Schottky Power Rectifier with moulded epoxy case. The Schottky POWERMITE® employs the Schottky barrier principle with a barrier metal and epitaxial construction that produces optimal forward voltage drop-reverse current trade-off. The advanced packaging techniques provide for a highly efficient micro miniature, space saving surface-mount Rectifier. With its unique heat-sink design, the POWERMITE® has the same thermal performance as the SMA while being 50% smaller in footprint area and delivering one of the lowest height profiles,  1.1mm in the industry. Because of its small size, it is ideal for use in portable and battery powered products. Typical applications are AC-DC and DC-DC converters, reverse battery protection and O-ring of multiple supply voltages and any other application where performance and size are critical.
Low-profile
Low VF provides higher-efficiency and extends battery life
Low thermal resistance with direct thermal path of die on exposed cathode heat-sink
AEC-Q101 Qualified and PPAP Capable
