MAX764ESA+ Купить - Maxim Integrated Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

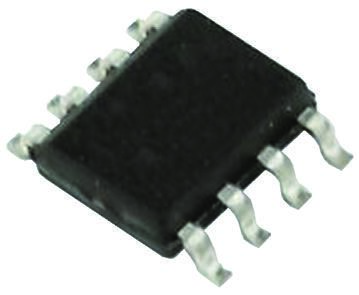

MAX764ESA+

Maxim Integrated

Conv DC-DC 3V to 16V Non-Inv/Inv/Step Up/Step Down Single-Out -1V to -16V/-5V 0.26A 1.5W 8Pin SOIC N

Наличие: 1,259 шт.

Адрес доставки: Москва

Цена: ₽ 491.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC36678303

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX764ESA+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX764ESA+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC36678303
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	300 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-5.00 V
Выходной Ток	260 mA
Количество Стежков	8 Position
Частота Переключения	300 kHz
Максимальное входное напряжение	16 V
Входное напряжение (мин)	3 V
Выходной ток (Макс)	0.26 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3 V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 16V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MAX764ESA+ описание продукта

The MAX764ESA+ is a high efficiency, low IQ DC to DC inverter in 8 pin NSOIC package. This inverting switching regulator is highly efficient over a wide range of load currents delivering up to 1.5W. A unique, current limited pulse frequency modulation (PFM) control scheme combines benefits of traditional PFM converters with benefits of PWM converters. Like PWM converters, the MAX764 is highly efficient at heavy loads and like PFM devices it has less than 120µA of supply current (2mA to 10mA for PWM device). The output voltage is preset at -5V and it can also be adjusted from -1V to -16V using two external resistors (dual mode). The MAX764 uses miniature external components and its high switching frequency of up to 300KHz allows for less than 5mm diameter surface mount magnetics. A standard 47µH inductor is ideal for most applications, so magnetic design is not necessary. It is used in LCD bias generators, LAN adapters, remote data acquisition systems and battery powered applications.
Input voltage range from 3V to 16V
Operating temperature range from -40°C to 85°C
Internal power MOSFET reduces component count and saves space in low and medium power applications
Output current of 260mA and efficiency of 80%
Maximum shutdown current of 5µA at V+ = 10V, SHDN > 1.6V
Maximum operating VIN - VOUT differential is 20V

Показывать

MAX764ESA+ Даташит PDF

12 страницы, 133 КБ

08/30/1995

просматривать

MAX764ESA+ Даташит PDF

12 страницы, 131 КБ

08/30/1995

просматривать

MAX764ESA+ Даташит PDF

12 страницы, 155 КБ

03/28/2012

просматривать

MAX764ESA+ Даташит PDF

12 страницы, 117 КБ

09/20/1995

просматривать

MAX764ESA+ Даташит PDF

11 страницы, 169 КБ

08/13/2013

просматривать

MAX764ESA+ Даташит PDF

13 страницы, 137 КБ

просматривать

MAX764ESA+ Другие Даташит

4 страницы, 198 КБ

02/02/2015

просматривать

MAX764ESA+ Другие Даташит

3 страницы, 23 КБ

10/19/2006

просматривать

MAX764ESA+ Чертежные схемы

2 страницы, 96 КБ

09/07/2009

просматривать

MAX764ESA+ Файл уведомления

1 страницы, 12 КБ

05/01/2020

просматривать
