MAX6954AAX Купить - Maxim Integrated LED привод

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

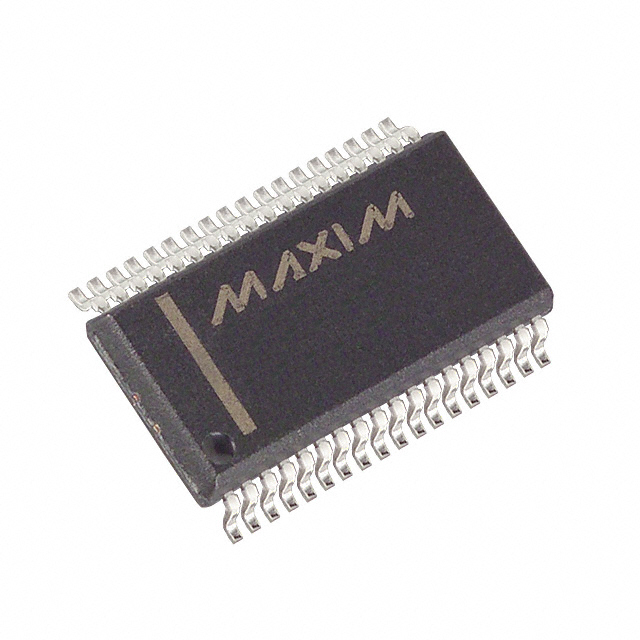

MAX6954AAX

Maxim Integrated

LED DRVR 128Segment 3.3V/5V 36Pin SSOP

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC183264981

Категория продукта:

LED привод

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX6954AAX характеристики

Атрибут	Значение атрибута
Номенклатура	MAX6954AAX
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC183264981
Категория продукта	LED привод
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	BSOP-36
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	19 Output
Входное Напряжение (DC)	2.70V ~ 5.50V
Выходной Ток	935 mA
Ток Питания	22 mA
Рассеяние Мощности	941 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Напряжение питания	2.7V ~ 5.5V
Длина	15.55 mm
Ширина	7.6 mm
Высота	2.36 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

MAX6954AAX описание продукта

General Description
The MAX6954 is a compact display driver that interfaces microprocessors to a mix of 7-segment, 14-segment, and 16-segment LED displays through an SPI™- or QSPI™-compatible 4-wire serial interface. The serial interface may be cascaded through multiple devices. The MAX6954 drives up to 16 digits 7-segment, 8 digits 14-segment, 8 digits 16-segment, or 128 discrete LEDs, while functioning from a supply voltage as low as 2.7V. The driver includes five I/O expander (or GPIO) lines, some or all of which may be configured as a key switch reader, which automatically scans and debounces a matrix of up to 32 switches.
Features
♦ High-Speed 26MHz SPI/QSPI/MICROWIRE™-Compatible Serial Interface
♦ 2.7V to 5.5V Operation
♦ Drives Up to 16 Digits 7-Segment, 8 Digits 14-Segment, 8 Digits 16-Segment, 128 Discrete LEDs, or a Combination of Digit Types
♦ Drives Common-Cathode Monocolor and Bicolor LED Displays
♦ Built-In ASCII 104-Character Font for 14-Segment and 16-Segment Digits and Hexadecimal Font for 7-Segment Digits
♦ Automatic Blinking Control for each Segment
♦ 10µA (typ) Low-Power Shutdown (Data Retained)
♦ 16-Step Digit-by-Digit Digital Brightness Control
♦ Display Blanked on Power-Up
♦ Slew-Rate Limited Segment Drivers for Lower EMI
♦ Five GPIO Port Pins Can Be Configured as Key Switch Reader to Scan and Debounce Up to 32 Switches with n-Key Rollover
♦ IRQ Output when a Key Input Is Debounced
♦ 36-Pin SSOP and 40-Pin DIP and TQFN Packages
♦ Automotive Temperature Range Standard
Applications
Set-Top Boxes
Automotive
Panel Meters
Bar Graph Displays
White Goods
Audio/Video Equipment

Показывать

MAX6954AAX Даташит PDF

39 страницы, 1793 КБ

09/17/2014

просматривать

MAX6954AAX Даташит PDF

39 страницы, 335 КБ

03/13/2009

просматривать

MAX6954AAX Даташит PDF

39 страницы, 424 КБ

03/28/2012

просматривать

MAX6954AAX Даташит PDF

1 страницы, 16 КБ

просматривать
