MAX4066CPD

Maxim Integrated

SPST, 4 Func, 1Channel, CMOS, PDIP14, 0.3INCH, PLASTIC, DIP-14

Наличие: 2,409 шт.

Адрес доставки: Москва

Цена: ₽ 239.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC151289927

Категория продукта:

Чип аналогового переключателя

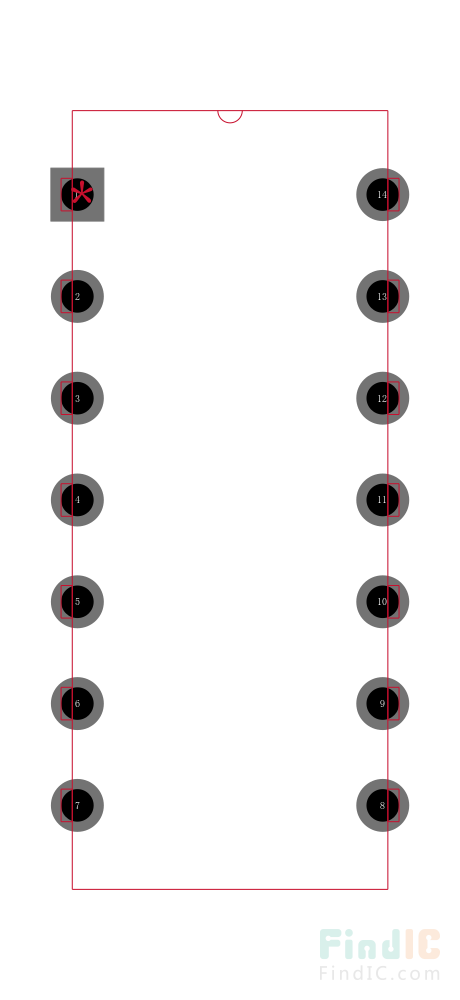

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX4066CPD характеристики

Атрибут	Значение атрибута
Номенклатура	MAX4066CPD
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC151289927
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	15.0 V
Тип Контактов	SPST
Количество Цепей	4 Circuit
Количество Битов	4 Bit
Рассеяние Мощности	800 mW
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	100 MHz
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	2 V
Длина	19.43 mm
Ширина	7.87 mm
Высота	4.45 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube, Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MAX4066CPD описание продукта

General Description
The MAX4066/MAX4066A quad, SPST, CMOS analog switches are designed to provide superior performance over the industry-standard devices. These new switch es feature guaranteed operation from +2.0V to +16V and are fully specified at 3V, 5V, and 12V. Both parts offer 45Ωon-resistance and 2Ωchannel-to-channel matching at 12V, plus 4Ωflatness over the specified signal range.
Features
♦Pin Compatible with 74HC4066
♦Guaranteed On-Resistance:
170Ωmax (3V supply)
45Ωmax (12V supply)
♦Guaranteed Match Between Channels:
4Ωmax (MAX4066)
2Ωmax (MAX4066A)
♦Guaranteed Low Leakage Currents:
1nA at +25°C (MAX4066)
100pA at +25°C (MAX4066A)
♦Single-Supply Operation from +2.0V to +16V
♦V+ to GND Signal Handling
♦TTL/CMOS-Logic Compatible
♦Low Power Consumption: 0.5µW
♦Low Crosstalk: -86dB
♦Low Off Isolation: -58dB
♦Low Distortion: 0.03%
♦Wide Bandwidth: > 100MHz
Applications
Battery-Operated Equipment
Audio and Video Signal Routing
Low-Voltage Data-Acquisition Systems
Sample-and-Hold Circuits
Communication Circuits

Показывать

MAX4066CPD Даташит PDF

12 страницы, 113 КБ

07/24/1996

просматривать

MAX4066CPD Даташит PDF

13 страницы, 114 КБ

просматривать

MAX4066CPD Даташит PDF

12 страницы, 136 КБ

10/25/2016

просматривать

MAX4066CPD Другие Даташит

7 страницы, 106 КБ

просматривать
