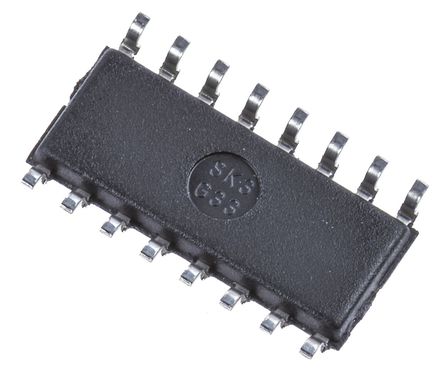

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAX3232EID

3V to 5.5V Multichannel S-232 Line Driver/ eceiver With +/-15kV IEC ESD Protection 16-SOIC -40℃ to 85℃

Наличие: 298 шт.

Адрес доставки: Москва

Цена: ₽ 151.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5499586

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX3232EID характеристики

Атрибут	Значение атрибута
Номенклатура	MAX3232EID
Производитель	TI
ЧипСити Номер продукта	CC5499586
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.30 V, 5.00 V
Ток Питания	1 mA
Количество Стежков	16 Position
Скорость Передачи Данных	250 kbps
Драйверы/пакет	2
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MAX3232EID описание продукта

The MAX3232EID device consists of two line drivers, two line receivers, and a dual charge pump circuit with ±15kV IEC ESD protection pin to pin (serial-port connection pins, including GND). The device meets the requirements of TIA/EIA-232-F and provides the electrical interface between an asynchronous communication controller and the serial port connector. The charge pump and four small external capacitors allow operation from a single 3V to 5.5V supply. The devices operate at data signalling rates up to 250kbit/s and a maximum of 30V/µs driver output slew rate.
Operates up to 250kbit/s
Two drivers and two receivers
Low supply current: 300µA typ.
External capacitors: 4 × 0.1µF
Accepts 5V logic input with 3.3V supply
Pin compatible to alternative high speed devices
