M74VHC1GT14DFT1G Купить - ON Semiconductor Логический чип

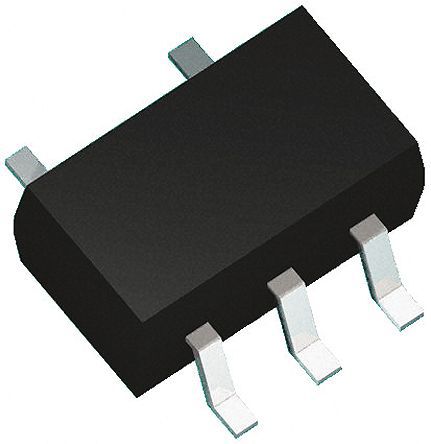

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M74VHC1GT14DFT1G

ON Semiconductor

Inverter, Schmitt Trigger, 74VHC1G14, 1Input, 8mA, 3V to 5.5V, SC-70-5

Наличие: 19,905 шт.

Адрес доставки: Москва

Цена: ₽ 17.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6143693

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M74VHC1GT14DFT1G характеристики

Атрибут	Значение атрибута
Номенклатура	M74VHC1GT14DFT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6143693
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 5.5V
Безгалогеновый Статус	Halogen Free
Выходной Ток	8 mA
Ток Питания	40 μA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	2.2 mm
Ширина	1.35 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

M74VHC1GT14DFT1G описание продукта

The M74VHC1GT14DFT1G is a single Gate CMOS Schmitt-trigger Inverter fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent bipolar schottky TTL while maintaining CMOS low power dissipation. The internal circuit is composed of three stages, including a buffer output which provides high noise immunity and stable output. The device input is compatible with TTL-type input thresholds and the output has a full 5V CMOS level output swing. The input protection circuitry on this device allows overvoltage tolerance on the input, allowing the device to be used as a logic-level translator from 3V CMOS logic to 5V CMOS logic or from 1.8V CMOS logic to 3V CMOS Logic while operating at the high-voltage power supply. The device input structure provides protection when voltages up to 7V are applied, regardless of the supply voltage. This allows the device to be used to interface 5V circuits to 3V circuits.
4.5ns Propagation delay (tPD)
1µA Low power dissipation (ICC)
TTL compatible inputs
CMOS compatible outputs
Power down protection provided on inputs and outputs
Balanced propagation delays
Pin and function compatible with other standard logic families
Chip complexity - 100 FETs, 25 equivalent gates

Показывать

M74VHC1GT14DFT1G Даташит PDF

6 страницы, 77 КБ

03/26/2015
