LT1129IS8

Linear Technology

LDO Regulator Pos 3.8V to 30V 0.7A 8Pin SOIC N

Наличие: 3,826 шт.

Адрес доставки: Москва

Цена: ₽ 4,933.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Linear Technology

ЧипСити Номер продукта:

CC171088950

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LT1129IS8 характеристики

Атрибут	Значение атрибута
Номенклатура	LT1129IS8
Производитель	Linear Technology
ЧипСити Номер продукта	CC171088950
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin

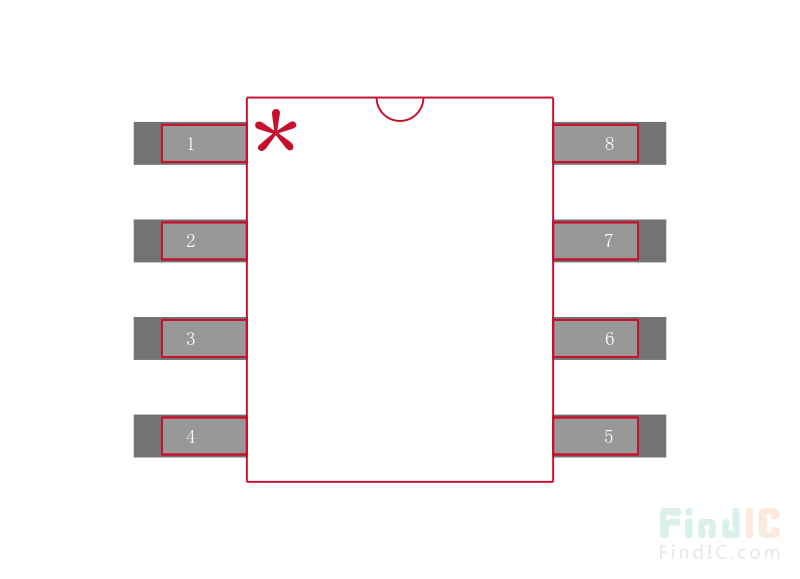

Корпус/Пакет	SOIC-8
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0V (max)
Выходное Напряжение	3.8V ~ 30V
Выходной Ток	700 mA
Напряжение Отпадания	0.13V @10mA,0.25V @100mA,0.37V @500mA,0.45V @700mA
Максимальное входное напряжение	30 V
Входное напряжение (мин)	4.15 V
Выходной ток (Макс)	0.7 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.15V ~ 30V
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LT1129IS8 описание продукта

DESCRIPTION
The LT ®1129/LT1129-3.3/LT1129-5 are micropower low dropout regulators with shutdown. The devices are capable of supplying 700mA of output current with a dropout voltage of 400mV at maximum output. Designed for use in battery-powered systems, the low quiescent current, 50μA operating and 16μA in shutdown, make them an ideal choice. The quiescent current does not rise in dropout as it does with many other low dropout PNP regulators.
Other features of the LT1129 /LT1129-3.3/LT1129-5 include the ability to operate with small output capacitors. They are stable with only 3.3μF on the output while most older devices require between 10μF and 100μF for stability. Also the input may be connected to ground or a reverse voltage without reverse current flow from output to input. This makes the LT1129/LT1129-3.3/LT1129-5 ideal for backup power situations where the output is held high and the input is at ground or reversed. Under these conditions, only 16μA will flow from the output pin to ground. The devices are available in 5-lead TO-220, 5-lead DD-Pak and 3-lead SOT-223 packages.
FEATURES
■ 400mV Dropout Voltage
■ 700mA Output Current
■ 50μA Quiescent Current
■ No Protection Diodes Needed
■ Adjustable Output from 3.8V to 30V
■ 3.3V and 5V Fixed Output Voltages
■ Controlled Quiescent Current in Dropout
■ Shutdown
■ 16μA Quiescent Current in Shutdown
■ Stable with 3.3μF Output Capacitor
■ Reverse Battery Protection
■ No Reverse Output Current
■ Thermal Limiting
■ Surface Mount SOT-223 and DD-Pak Packages
APPLICATIONS
■ Low Current Regulator
■ Regulator for Battery-Powered Systems
■ Post Regulator for Switching Supplies
■ 5V to 3.3V Logic Regulator
