LT1071CT#06PBF Купить - Linear Technology Преобразователь DC/DC

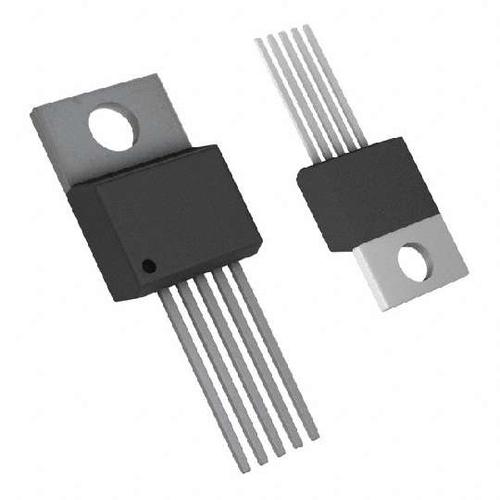

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LT1071CT#06PBF

Linear Technology

Conv DC-DC 3V to 60V Non-Inv/Inv/Step Up/Step Down Single-Out 1.244V to 40V 5.5A 100W 5Pin(5+Tab) TO-220 Tube

Наличие: 83 шт.

Адрес доставки:

Цена: ₽ 712.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Linear Technology

ЧипСити Номер продукта:

CC89304196

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 09.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LT1071CT#06PBF характеристики

Атрибут	Значение атрибута
Номенклатура	LT1071CT#06PBF
Производитель	Linear Technology
ЧипСити Номер продукта	CC89304196
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Напряжение Питания (DC)	40.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.244V ~ 40V
Выходной Ток	2.5 A
Количество Стежков	5 Position
Ток Покоя	6 mA
Частота Переключения	40 kHz
Максимальное входное напряжение	60 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	5.5 a
Максимальная входная мощность	100 w
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	3V ~ 60V
Высота	4.57 mm
Рабочая Температура	0℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LT1071CT#06PBF описание продукта

The LT1071CT#06PBF is a monolithic high-power Switching Regulator for use with battery upconverter. It can be operated in all standard switching configurations including buck, boost, flyback, forward, inverting and Cuk. A high current, high efficiency switch is included on the die along with all oscillator, control and protection circuitry. This makes it extremely easy to use and provides bust-proof operation similar to that obtained with 3-pin linear regulators. It operates with supply voltages from 3 to 60V and draw only 6mA quiescent current. It can deliver load power up to 100W with no external power devices. By utilizing current mode switching techniques, they provide excellent AC and DC load and line regulation. It has many unique features not found even on the vastly more difficult to use low power control chips presently available. It uses adaptive anti-sat switch drive to allow very wide ranging load currents with no loss in efficiency.
Very few external parts required
Self protected against overloads
Operates in nearly all switching topologies
Flyback regulated mode has fully floating outputs
Internal 2.5A switch
Shutdown mode draws only 50µA supply current
