LPC1778FBD208 Купить - NXP Микроконтроллер 32

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LPC1778FBD208

NXP

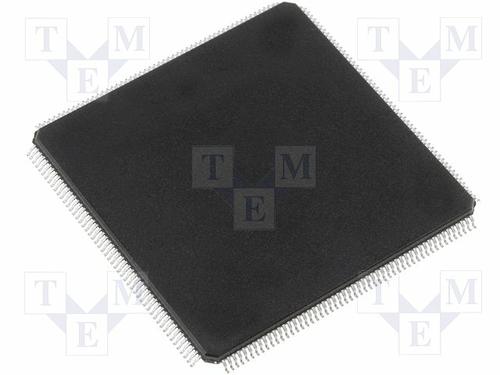

NXP LPC1778FBD208 32Bit Microcontroller, ARM Cortex-M3, 120MHz, 512KB, 96KB, 208Pins, LQFP

Наличие: 785 шт.

Адрес доставки: Москва

Цена: ₽ 587.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC14874944

Категория продукта:

Микроконтроллер 32

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC1778FBD208 характеристики

Атрибут	Значение атрибута
Номенклатура	LPC1778FBD208
Производитель	NXP
ЧипСити Номер продукта	CC14874944
Категория продукта	Микроконтроллер 32
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	208 Pin
Корпус/Пакет	LQFP
Напряжение Питания (DC)	2.40V (min)
Рабочее Напряжение	2.4VDC ~ 3.6VDC
Количество Стежков	208 Position
Тактовая Частота	120 MHz
Размер ОЗУ	96 KB
Количество входов и выходов	165 Input IO
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.4 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC1778FBD208 описание продукта

Overview
The LPC1778 is a Cortex-M3 microcontroller for embedded applications featuring a high level of integration and low power consumption at frequencies of 120 MHz. Features include 512 kB of flash memory, 96 kB of data memory, Ethernet, USB 2.0 device/host/OTG , 8-channel DMA controller, 5 UARTs, 2 CAN channels, 3 SSP/SPI, 3 I2C, I2S, 8-channel 12-bit ADC, 10-bit DAC, QEI, SD/MMC, motor control PWM, 4 general purpose timers, 6-output general purpose PWM, ultra-low power Real-Time Clock with separate battery supply, and up to 165 general purpose I/O pins.
MoreLess
## Features
* Functional replacement for LPC23xx and 24xx family devices
* ARM Cortex-M3 processor, running at frequencies of up to 120 MHz
* ARM Cortex-M3 built-in Nested Vectored Interrupt Controller (NVIC)
* Multilayer AHB matrix interconnect provides a separate bus for each AHB master
* Split APB bus allows for higher throughput
* Cortex-M3 system tick timer, including an external clock input option
* Standard JTAG test/debug interface, Serial Wire Debug and Serial WireTrace Port
* Emulation trace module supports real-time trace
* Boundary scan for simplified board testing
* Non-maskable Interrupt (NMI) input
* 512 kB on-chip flash program memory
* 96 kB on-chip SRAM
* 4 kB on-chip EEPROM
* In-System Programming (ISP) and In-Application Programming (IAP) capabilities
* External Memory Controller (EMC)
* Eight channel General Purpose DMA controller (GPDMA)
* Ethernet MAC with MII/RMII interface and associated DMA controller
* USB 2.0 full-speed dual port device/host/OTG controller with on-chip PHY and DMA
* Five UARTs with fractional baud rate generation
* Three SSP controllers with FIFO and multi-protocol capabilities
* Three enhanced I2C-bus interfaces
* I2S (Inter-IC Sound) interface for digital audio input or output
* CAN controller with two channels
* SD/MMC memory card interface
* Up to 165 General Purpose I/O (GPIO) pins
* Two external interrupt inputs configurable as edge/level sensitive
* Four general purpose timers/counters
* Quadrature encoder interface that can monitor one external quadrature encoder
* Two standard PWM/timer blocks with external count input option
* Real-Time Clock (RTC) with a separate power domain
* Windowed Watchdog Timer (WWDT)
* CRC Engine block
* 12-bit Analog-to-Digital Converter (ADC) with conversion rates up to 400 kHz
* 10-bit Digital-to-Analog Converter (DAC)
* Four reduced power modes: Sleep, Deep-sleep, Power-down, and Deep power-down
* Wake-up Interrupt Controller (WIC)
* Processor wake-up from Power-down mode via any interrupt
* Brownout detect with separate threshold for interrupt and forced reset
* On-chip Power-On Reset (POR)
* On-chip crystal oscillator with an operating range of 1 MHz to 25 MHz
* 12 MHz Internal RC oscillator (IRC) trimmed to 1% accuracy
* Unique device serial number for identification purposes
* Single 3.3 V power supply (2.4 V to 3.6 V)
## Target Applications
* eMetering
* Lighting
* Industrial networking
* Alarm systems
* White goods
* Motor control
## Features

Показывать

LPC1778FBD208 Даташит PDF

126 страницы, 2356 КБ

05/27/2011
