LPC1343FBD48 Купить - NXP Микроконтроллер 32

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LPC1343FBD48

NXP

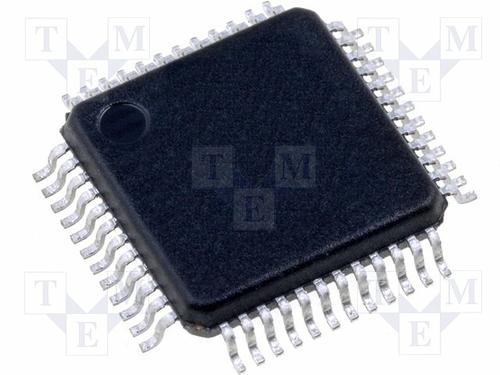

NXP LPC1343FBD48 32Bit Microcontroller, ARM Cortex-M3, 72MHz, 32KB, 8KB, 48Pins, LQFP

Наличие: 2,261 шт.

Адрес доставки: Москва

Цена: ₽ 662.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC8965446

Категория продукта:

Микроконтроллер 32

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC1343FBD48 характеристики

Атрибут	Значение атрибута
Номенклатура	LPC1343FBD48
Производитель	NXP
ЧипСити Номер продукта	CC8965446
Категория продукта	Микроконтроллер 32
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP
Рабочее Напряжение	2VDC ~ 3.6VDC
Количество Стежков	48 Position
Тактовая Частота	72 MHz
Размер ОЗУ	8 KB
Размер Флэш-памяти	32000 B
Количество АЦП	1 ADC
Количество входов и выходов	42 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC1343FBD48 описание продукта

The LPC1343FBD48 is a 32-bit Microcontroller based on ARM Cortex-M3 core with RISC architecture operates at a maximum frequency of 72MHz. The ARM Cortex-M3 is a next generation core that offers system enhancements such as enhanced debug features and a higher level of support block integration. The ARM Cortex-M3 CPU incorporates a 3-stage pipeline and uses a Harvard architecture with separate local instruction and data buses as well as a third bus for peripherals. The ARM Cortex-M3 CPU also includes an internal prefetch unit that supports speculative branching. The device incorporates 32kB internal flash, 8kB internal RAM, 8-channel 10-bit A/D converter and 42 general-purpose I/O pins.
ARM Cortex-M3 built-in nested vectored interrupt controller (NVIC)
In-system programming (ISP) and In-application programming (IAP)
Selectable boot-up - UART or USB
USB MSC and HID on-chip drivers
USB 2.0 Full-speed device controller with on-chip PHY for device
UART with fractional baud rate generation, modem, internal FIFO and RS-485/EIA-485 support
SSP controller with FIFO and multi-protocol capabilities
Four general purpose counter/timers
Programmable watchdog timer (WDT)
System tick timer
Serial wire debug and serial wire trace port
High-current output driver (20mA) on one pin
High-current sink drivers (20mA) on two I2C-bus pins in fast-mode Plus
Integrated PMU (power management unit)
Three reduced power modes - sleep, deep-sleep and deep power-down
GPIO pins can be used as edge and level sensitive interrupt sources
Clock output function with divide
Processor wake-up from deep-sleep mode
Brownout detect with four separate thresholds
Power-on reset (POR)

Показывать

LPC1343FBD48 Даташит PDF

74 страницы, 1285 КБ

06/16/2011
