LPC11U68JBD64E Купить - NXP Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

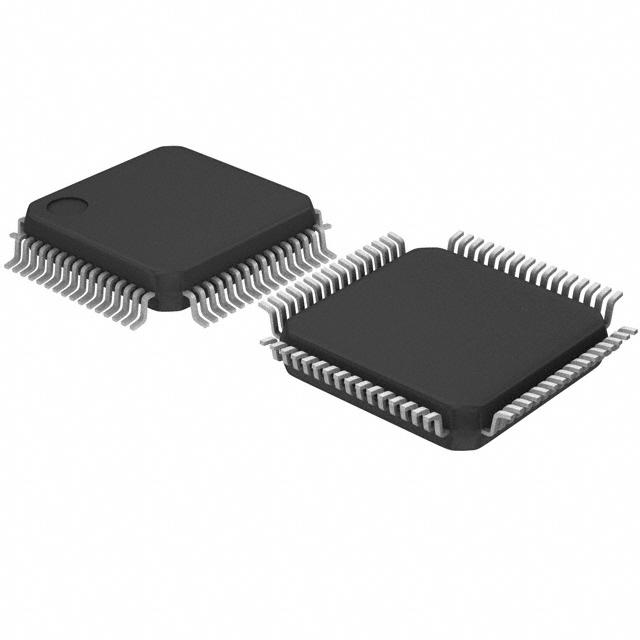

LPC11U68JBD64E

NXP

ARM Microcontroller, LPC1100 ARM Cortex-M0+ Microcontrollers, 32Bit, 50MHz, 256KB, 36KB, 64Pins

Наличие: 7,066 шт.

Адрес доставки: Москва

Цена: ₽ 1,686.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC41809596

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC11U68JBD64E характеристики

Атрибут	Значение атрибута
Номенклатура	LPC11U68JBD64E
Производитель	NXP
ЧипСити Номер продукта	CC41809596
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Частота	50 MHz
Напряжение Питания (DC)	2.40V (min)
Количество Стежков	64 Position
Тактовая Частота	50.0 MHz
Размер ОЗУ	36 KB
Количество Битов	32 Bit
Количество АЦП	1 ADC
Количество входов и выходов	48 Input IO
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания	2.4V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.4 V
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC11U68JBD64E описание продукта

The LPC11U68JBD64E is a 32-bit Microcontroller based on ARM Cortex-M0+ core with RISC architecture operates at a maximum frequency of 50MHz. The ARM Cortex-M0+ is an easy-to-use, energy-efficient core using a two-stage pipeline and fast single-cycle I/O access. The device incorporates 256kB internal flash, 36kB internal RAM, 4kB EEPROM, two SSP interfaces, PWM/timer subsystem with six configurable multi-purpose timers, 10-channel 12-bit A/D converter with sample rates of up to 2Msps, full speed USB 2.0 device and 48 general-purpose I/O pins. This device also features peripherals like three USARTs and two inter-integrated circuit (I2C).
ARM Cortex-M0+ built-in Nested Vectored Interrupt Controller (NVIC)
AHB multilayer matrix
System tick timer
Serial wire debug (SWD) and JTAG boundary scan modes supported
Micro trace buffer (MTB) supported
Flash in-application programming (IAP) and In-system programming (ISP
32-bit Integer division routines
Simple DMA engine with 16 channels and programmable input triggers
Pin interrupt and pattern match engine using eight selectable GPIO pins
Two GPIO group interrupt generators
CRC Engine
Windowed watchdog timer (WWDT)
Real-time clock (RTC) in the always-on power domain
USB 2.0 Full-speed device controller with on-chip PHY. XTAL-less low-speed mode supported
12MHz Internal RC oscillator trimmed to 1 % accuracy
32kHz On-chip oscillator for RTC
Crystal oscillator with an operating range of 1MHz to 25MHz
Programmable watchdog oscillator with a frequency range of 9.4kHz to 2.3MHz
PLL allows CPU operation up to the maximum CPU rate
Second, dedicated PLL is provided for USB

Показывать

LPC11U68JBD64E Даташит PDF

97 страницы, 1511 КБ

03/03/2014
