LPC11E68JBD48E Купить - NXP Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

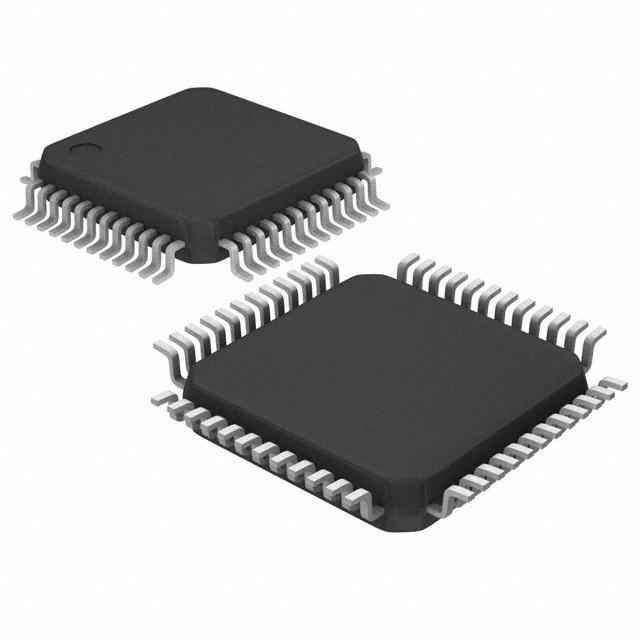

LPC11E68JBD48E

NXP

LPC11E68JBD48 - 32Bit ARM Cortex-M0+ microcontroller; up to 256KB flash and 36KB SRAM; 4KB EEPROM; 12Bit ADC QFP 48Pin

Наличие: 2,528 шт.

Адрес доставки: Москва

Цена: ₽ 278.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC69274738

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC11E68JBD48E характеристики

Атрибут	Значение атрибута
Номенклатура	LPC11E68JBD48E
Производитель	NXP
ЧипСити Номер продукта	CC69274738
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Количество Стежков	48 Position
Тактовая Частота	50.0 MHz
Размер ОЗУ	36 KB
Количество Битов	32 Bit
Количество входов и выходов	36 Input IO
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.4V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.4 V
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

LPC11E68JBD48E описание продукта

The LPC11E68JBD48E is a 32-bit Microcontroller based on ARM Cortex-M0+ core with RISC architecture operates at a maximum frequency of 50MHz. The ARM Cortex-M0+ is an easy-to-use, energy-efficient core using a two-stage pipeline and fast single-cycle I/O access. The device incorporates 256kB internal flash, 36kB internal RAM, 4kB EEPROM, both standard and configurable timers/PWMs for advanced timing requirements, 8-channel 12-bit A/D converter with sample rates of up to 2Msps and 36 general-purpose I/O pins. This device also features peripherals like four USARTs and two inter-integrated circuit (I2C).
ARM Cortex-M0+ built-in Nested Vectored Interrupt Controller (NVIC)
AHB multilayer matrix
System tick timer
Serial wire debug (SWD) and JTAG boundary scan modes supported
Micro trace buffer (MTB) supported
Flash in-application programming (IAP) and In-system programming (ISP)
32-bit Integer division routines
Simple DMA engine with 16 channels and programmable input triggers
Pin interrupt and pattern match engine using eight selectable GPIO pins
Two GPIO group interrupt generators
CRC Engine
Configurable PWM/timer subsystem
Windowed watchdog timer (WWDT)
Real-time clock (RTC) in the always-on power domain
Two SSP controllers with DMA support
12MHz Internal RC oscillator trimmed to 1 % accuracy
32kHz On-chip oscillator for RTC
Crystal oscillator with an operating range of 1MHz to 25MHz
Programmable watchdog oscillator with a frequency range of 9.4kHz to 2.3MHz
PLL allows CPU operation up to the maximum CPU rate

Показывать

LPC11E68JBD48E Даташит PDF

90 страницы, 1384 КБ

07/21/2010

просматривать

LPC11E68JBD48E Даташит PDF

16 страницы, 198 КБ

09/29/2010

просматривать

LPC11E68JBD48E Справочное руководство пользователя

611 страницы, 3268 КБ

12/19/2016

просматривать

LPC11E68JBD48E Другие Даташит

89 страницы, 1397 КБ

07/21/2010

просматривать

LPC11E68JBD48E Другие Даташит

5 страницы, 494 КБ

02/08/2016

просматривать

LPC11E68JBD48E Другие Даташит

3 страницы, 255 КБ

08/25/2020

просматривать

LPC11E68JBD48E Другие Даташит

2 страницы, 11 КБ

просматривать

LPC11E68JBD48E Другие Даташит

2 страницы, 373 КБ

просматривать

LPC11E68JBD48E Другие Даташит

1 страницы, 176 КБ

04/05/2013

просматривать
