LMD18245T Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

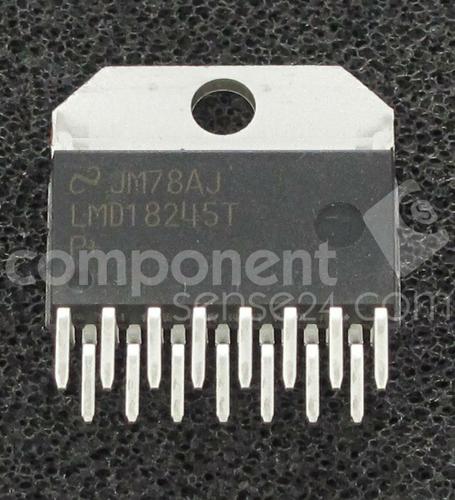

LMD18245T

TEXAS INSTRUMENTS LMD18245T Motor Driver/Controller, Full Bridge, 12V to 55V supply, 60V/3A/2Outputs, TO-220-15

Наличие: 3,911 шт.

Адрес доставки: Москва

Цена: ₽ 784.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23712992

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMD18245T характеристики

Атрибут	Значение атрибута
Номенклатура	LMD18245T
Производитель	TI
ЧипСити Номер продукта	CC23712992
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	TO-220-15
Напряжение Питания (DC)	12.0V (min)
Номинальное Напряжение (DC)	55.0 V
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	55 V
Выходной Ток	3 A
Количество Каналов	2 Channel
Количество Стежков	15 Position
Рассеяние Мощности	3500 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3500 mW
Напряжение питания	12V ~ 55V
Напряжение питания (Макс)	55 V
Напряжение питания (мин)	12 V
Высота	10.69 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LMD18245T описание продукта

The LMD18245T is a Full-bridge Power Amplifier incorporates all the circuit blocks required to drive and control current in a brushed type DC motor or one phase of a bipolar stepper motor. The multi-technology process used to build the device combines bipolar and CMOS control and protection circuitry with DMOS power switches on the same monolithic structure. It controls the motor current via a fixed off-time chopper technique. An all DMOS H-bridge power stage delivers continuous output currents up to 3A (6A peak) at supply voltages up to 55V. The DMOS power switches feature low RDS (ON) for high efficiency and a diode intrinsic to the DMOS body structure eliminates the discrete diodes typically required to clamp bipolar power stages. An innovative current sensing method eliminates the power loss associated with a sense resistor in series with the motor. A four-bit digital-to-analogue converter (DAC) provides a digital path for controlling the motor current and by extension.
DMOS power stage rated at 55V and 3A continuous
Low RDS (ON) of typically 0.3R per power switch
Internal clamp diodes
Low-loss current sensing method
Digital or analogue control of motor current
TTL and CMOS compatible inputs
Thermal shutdown (outputs off) at TJ = 155°C
Overcurrent protection
No shoot-through currents
For higher resolution applications, an external DAC can be used
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
