LM43602AQPWPRQ1 Купить - TI

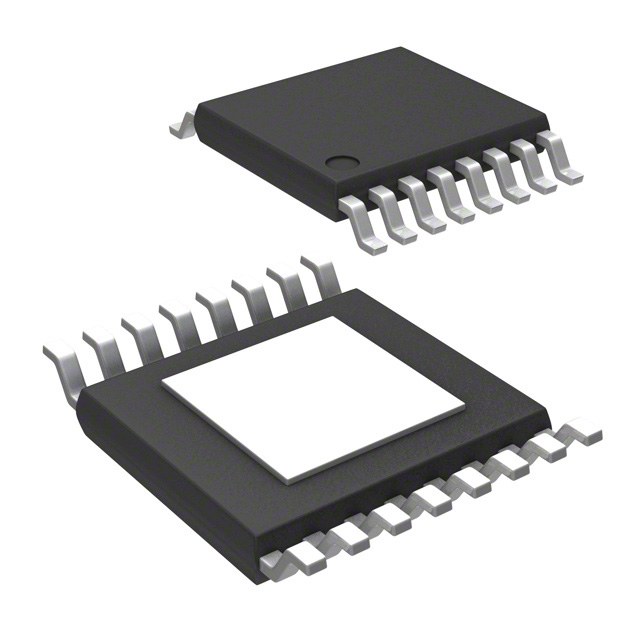

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM43602AQPWPRQ1

Conv DC-DC 3.5V to 36V Synchronous Step Down Single-Out 1V to 28V 2A Automotive 16Pin HTSSOP EP T/R

Наличие: 211 шт.

Адрес доставки:

Цена: ₽ 229.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC39722383

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM43602AQPWPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	LM43602AQPWPRQ1
Производитель	TI
ЧипСити Номер продукта	CC39722383
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1V ~ 28V
Выходной Ток	2 A
Частота Переключения	200kHz ~ 2.2MHz
Ток Переключения	4.5 A
Максимальное входное напряжение	36 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	28 V
Выходное напряжение (мин)	1 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	36 V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Pre-Release
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
	Показывать Просмотр аналоги замена

LM43602AQPWPRQ1 описание продукта

The LM43602-Q1 SIMPLE SWITCHER® regulator is an easy-to-use synchronous step-down DC-DC converter capable of driving up to 2 A of load current from an input voltage ranging from 3.5 V to 36 V (42 V abs maximum). The LM43602-Q1 provides exceptional efficiency, output accuracy and dropout voltage in a very small solution size. An extended family is available in 0.5-A , 1-A, and 3-A load current options in pin-to-pin compatible packages. Peak current mode control is employed to achieve simple control loop compensation and cycle-by-cycle current limiting. Optional features such as programmable switching frequency, synchronization, power-good flag, precision enable, internal soft-start, extendable soft-start, and tracking provide a flexible and easy to use platform for a wide range of applications. Discontinuous conduction and automatic frequency modulation at light loads improve light load efficiency. The family requires few external components and pin arrangement allows simple, optimum PCB layout. Protection features include thermal shutdown, VCC undervoltage lockout, cycle-by-cycle current limit, and output short-circuit protection. The LM43602-Q1 device is available in the HTSSOP (PWP) 16-pin leaded package (5.1 mm × 6.6 mm × 1.2 mm).The LM43602A-Q1 version is optimized for PFM operation and recommended for new designs. The device is pin-to-pin compatible with LM4360x and LM4600x family.

Показывать

LM43602AQPWPRQ1 Даташит PDF

46 страницы, 1520 КБ

07/12/2017

просматривать

LM43602AQPWPRQ1 Примечание по применению

18 страницы, 559 КБ

04/23/2013

просматривать
