LM3485MMX Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

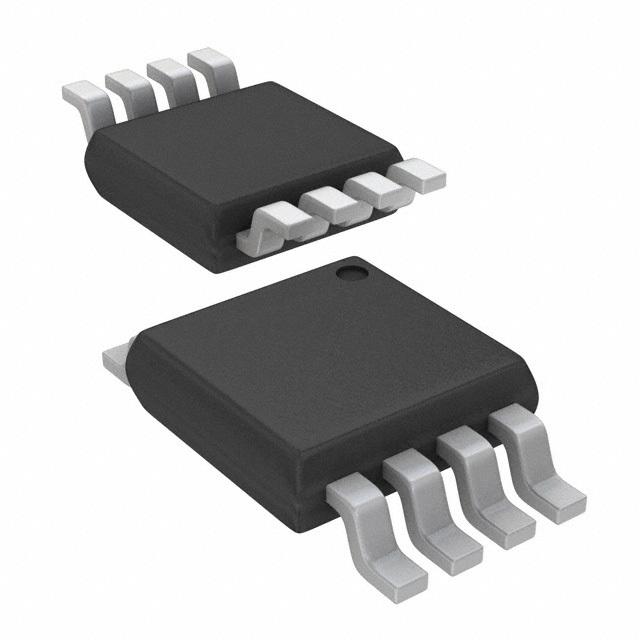

LM3485MMX

DC DC Cntrlr Single-OUT Buck 4.5V to 35V Input 8Pin VSSOP T/R

Наличие: 40,209 шт.

Адрес доставки: Москва

Цена: ₽ 145.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC171719736

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM3485MMX характеристики

Атрибут	Значение атрибута
Номенклатура	LM3485MMX
Производитель	TI
ЧипСити Номер продукта	CC171719736
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.242V ~ 35V
Выходной Ток	4 A
Количество Каналов	1 Channel
Ток Покоя	250 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Рабочий цикл	100 %
Максимальное входное напряжение	35 V
Входное напряжение (мин)	4.5 V
Максимальный рабочий цикл	1
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Рассеиваемая Мощность (Макс)	417 mW
Напряжение питания	4.5V ~ 35V
Входное напряжение	4.5V ~ 35V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

LM3485MMX описание продукта

Description
The LM3485 is a high-efficiency PFET switching regulator controller that can be used to quickly and easily develop a small, low-cost, switching buck regulator for a wide range of applications. The hysteretic control architecture provides for simple design without any control-loop stability concerns using a wide variety of external components. The PFET architecture also allows for low component count as well as ultralow dropout, 100% duty cycle operation. Another benefit is high efficiency operation at light loads without an increase in output ripple.
Current limit protection is provided by measuring the voltage across the RDS(ON) of the PFET, thus eliminating the need for a sense resistor. The cycle-by-cycle current limit can be adjusted with a single resistor, ensuring safe operation over a range of output currents.
Features
• Easy-to-Use Control Methodology
• No Control-Loop Compensation Required
• 4.5-V to 35-V Wide Input Range
• 1.242-V to VIN Adjustable Output Range
• High Efficiency 93%
• ±1.3% (±2% Over Temp) Internal Reference
• 100% Duty Cycle
• Maximum Operating Frequency > 1 MHz
• Current Limit Protection
Applications
• Set-Top Box
• DSL or Cable Modem
• PC/IA
• Auto PC
• TFT Monitor
• Battery-Powered Portable Applications
• Distributed Power Systems
• Always On Power

Показывать

LM3485MMX Даташит PDF

18 страницы, 415 КБ

12/08/2011

просматривать

LM3485MMX Даташит PDF

28 страницы, 1151 КБ

04/26/2016

просматривать

LM3485MMX Даташит PDF

28 страницы, 1067 КБ

просматривать

LM3485MMX Даташит PDF

28 страницы, 1151 КБ

12/30/2015

просматривать

LM3485MMX Даташит PDF

25 страницы, 1753 КБ

02/14/2016

просматривать

LM3485MMX Даташит PDF

13 страницы, 624 КБ

04/14/2006

просматривать

LM3485MMX Даташит PDF

28 страницы, 1151 КБ

12/23/2016

просматривать
