LM3485MM Купить - TI Преобразователь DC/DC

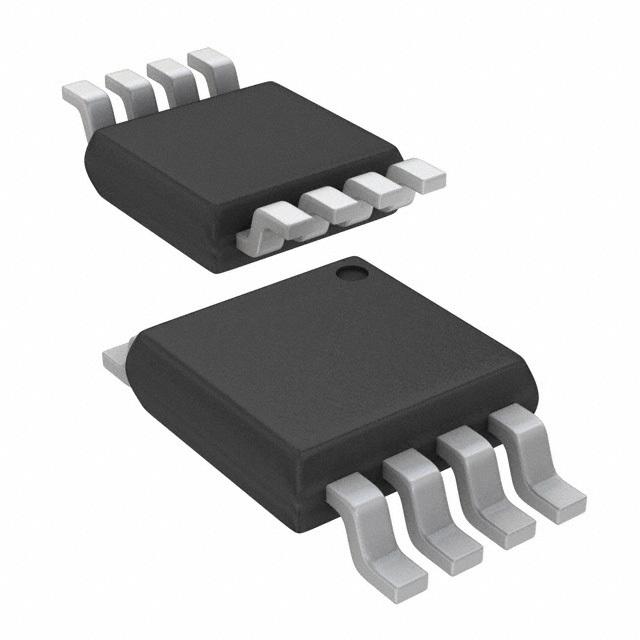

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM3485MM

DC DC Cntrlr Single-OUT Buck 4.5V to 35V Input 8Pin MSOP T/R

Наличие: 844 шт.

Адрес доставки: Москва

Цена: ₽ 77.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC37626667

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM3485MM характеристики

Атрибут	Значение атрибута
Номенклатура	LM3485MM
Производитель	TI
ЧипСити Номер продукта	CC37626667
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Частота	1 MHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	-300 mV
Выходное Напряжение	1.242V ~ 35V
Выходной Ток	4 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	417 mW
Ток Покоя	250 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Рабочий цикл	100 %
Максимальное входное напряжение	36 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (мин)	1.242 V
Выходной ток (Макс)	0.44 A
Максимальный рабочий цикл	1
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	417 mW
Напряжение питания	4.5V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 35V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM3485MM описание продукта

Description
The LM3485 is a high-efficiency PFET switching regulator controller that can be used to quickly and easily develop a small, low-cost, switching buck regulator for a wide range of applications. The hysteretic control architecture provides for simple design without any control-loop stability concerns using a wide variety of external components. The PFET architecture also allows for low component count as well as ultralow dropout, 100% duty cycle operation. Another benefit is high efficiency operation at light loads without an increase in output ripple.
Current limit protection is provided by measuring the voltage across the RDS(ON) of the PFET, thus eliminating the need for a sense resistor. The cycle-by-cycle current limit can be adjusted with a single resistor, ensuring safe operation over a range of output currents.
Features
• Easy-to-Use Control Methodology
• No Control-Loop Compensation Required
• 4.5-V to 35-V Wide Input Range
• 1.242-V to VIN Adjustable Output Range
• High Efficiency 93%
• ±1.3% (±2% Over Temp) Internal Reference
• 100% Duty Cycle
• Maximum Operating Frequency > 1 MHz
• Current Limit Protection
Applications
• Set-Top Box
• DSL or Cable Modem
• PC/IA
• Auto PC
• TFT Monitor
• Battery-Powered Portable Applications
• Distributed Power Systems
• Always On Power
