LM339N Купить - TI Компаратор

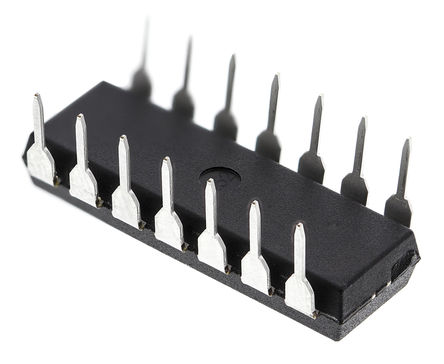

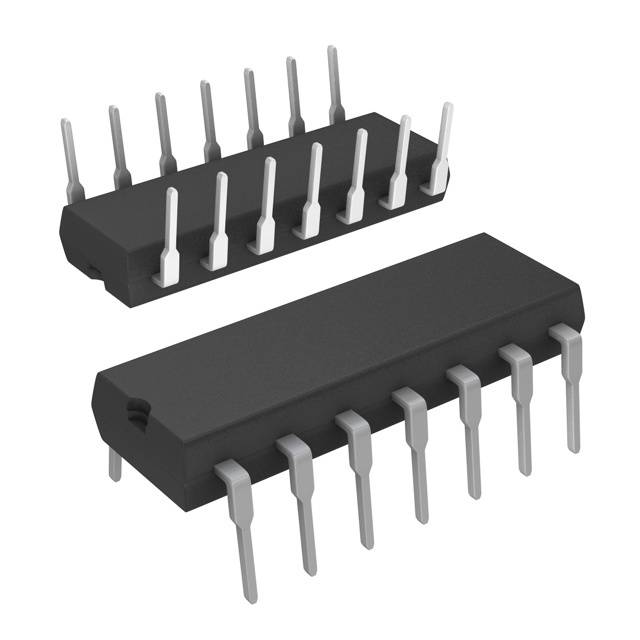

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM339N

Analogue Comparator, Quad, Precision, 4, 1.3µs, 2V to 36V, ± 1V to ± 18V, DIP, 14Pins

Наличие: 1,187 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC32614

Категория продукта:

Компаратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM339N характеристики

Атрибут	Значение атрибута
Номенклатура	LM339N
Производитель	TI
ЧипСити Номер продукта	CC32614
Категория продукта	Компаратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	2.00V (min)
Выходной Ток	20 mA
Ток Питания	2 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Ток Покоя	800 µA
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	250 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	2V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	2 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

LM339N описание продукта

The LM339N is a quad differential comparator in 14 pin DIP package. This device consists of four independent voltage comparators that are designed to operate from single power supply over wide range of voltages. LM339N can operate with dual power supply as long as difference between two supplies is 2V to 36V and VCC is at least 1.5V more positive than input common mode voltage. Current drain is independent of supply voltage and outputs can be connected to other open collector outputs to achieve wired AND relationships.
Single supply range from 2V to 36V and dual supplies range from ±1V to ±18V
Low drain supply current is typically 0.8mA (independent of supply voltage)
Response time of 0.3µs (TTL level input step)
Low input bias current is -25nA
Low input offset voltage is 2mV
Common mode input voltage range includes ground
Differential input voltage range equal to maximum rated supply voltage of ±36V
Low output saturation voltage
Output compatible with TTL, MOS and CMOS
Operating temperature range from 0°C to 70°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM339N Даташит PDF

33 страницы, 1234 КБ

12/05/2014
