LM324N Купить - TI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

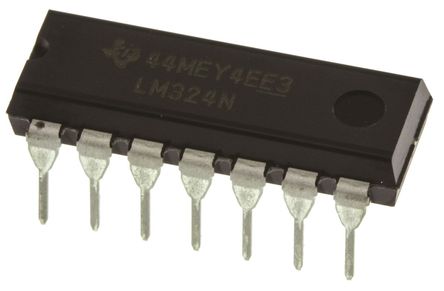

LM324N

Operational Amplifier, QUAD, 1.2MHz, 4, 0.5V/ s, 3V to 32V, 1.5V to 16V, DIP, 14

Наличие: 2,236 шт.

Адрес доставки: Москва

Цена: ₽ 9.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17579

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM324N характеристики

Атрибут	Значение атрибута
Номенклатура	LM324N
Производитель	TI
ЧипСити Номер продукта	CC17579
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	30.0 V, 5.00 V
Рабочее Напряжение	3V ~ 32V
Выходной Ток	30mA @15V
Ток Питания	1.4 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	7.00 µV/K
Ширина Ленты	1.2 MHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.2 MHz
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	1.2 MHz
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 32V
Напряжение питания (Макс)	32 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM324N описание продукта

These devices consist of four independent high-gain frequency-compensated operational amplifiers that are designed specifically to operate from a single supply over a wide range of voltages. Operation from split supplies also is possible if the difference between the two supplies is 3 V to 32 V (3 V to 26 V for the LM2902), and VCC is at least 1.5 V more positive than the input common-mode voltage. The low supply-current drain is independent of the magnitude of the supply voltage.
Wide supply voltage ranges
Low supply-current drain independent of supply voltage
Common-mode input voltage range includes ground, allowing direct sensing near ground
Low input bias and offset parameters
Internal frequency compensation
Common mode input voltage range includes ground, allowing direct sensing near ground
Input offset voltage is typically 3mV
Input offset current is typically 2nA
Differential input voltage range of 32V equal to maximum rated supply voltage
Operating temperature range from 0°C to 70°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
Supply voltages larger than 32V for single supply and outside the range of ±16V for dual supply can permanently damage the device.

Показывать

LM324N Даташит PDF

40 страницы, 1678 КБ

08/25/2016
