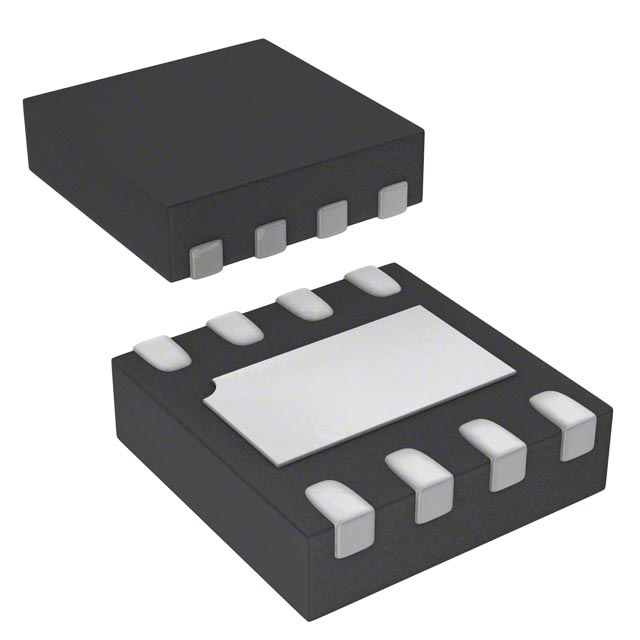

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM258QT

ST Microelectronics

Operational Amplifiers - Op Amps Low PWR Dual Op 100dB 1.1MHz 20nA

Наличие: 929 шт.

Адрес доставки: Москва

Цена: ₽ 34.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC35063667

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM258QT характеристики

Атрибут	Значение атрибута
Номенклатура	LM258QT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC35063667
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DFN-8
Выходной Ток	60 mA
Ток Питания	700 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Коэффициент Ослабления Синфазного Сигнала	60 dB
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.1 MHz
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	0.02μA @5V
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1.1 MHz
Минимальный диапазон CMRR	70 dB
Высота	0.55 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM258QT описание продукта

These circuits consist of two independent, high-gain, internally frequency-compensated op amps, specifically designed to operate from a single power supply over a wide range of voltages. The low-power supply drain is independent of the magnitude of the power supply voltage.
Application areas include transducer amplifiers, DC gain blocks and all the conventional op amp circuits, which can now be more easily implemented in single power supply systems. For example, these circuits can be directly supplied with the standard 5 V, which is used in logic systems and will easily provide the required interface electronics with no additional power supply.
In linear mode, the input common-mode voltage range includes ground and the output voltage can also swing to ground, even though operated from only a single power supply voltage.
**Key Features**
Frequency compensation implemented internally
Large DC voltage gain: 100 dB
Wide bandwidth (unity gain): 1.1 MHz (temperature compensated)
Very low supply current per channel essentially independent of supply voltage
Low input bias current: 20 nA (temperature compensated)
Low input offset voltage: 2 mV
Low input offset current: 2 nA
Input common-mode voltage range includes negative rails
Differential input voltage range equal to the power supply voltage
Large output voltage swing 0 V to (VCC + \- 1.5 V)
