LM22676MR-ADJ/NOPB Купить - TI Преобразователь DC/DC

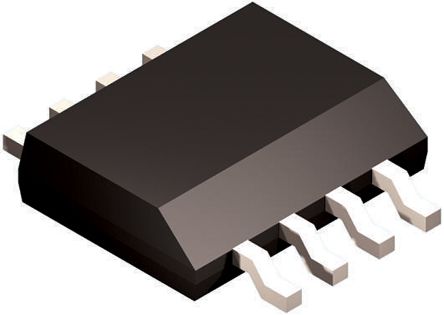

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM22676MR-ADJ/NOPB

Conv DC-DC 4.5V to 42V Step Down Single-Out 1.285V to 37V 3A 8Pin HSOP EP Tube

Наличие: 246 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 421.19

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC7919175

Категория продукта:

Преобразователь DC/DC

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM22676MR-ADJ/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LM22676MR-ADJ/NOPB
Производитель	TI
ЧипСити Номер продукта	CC7919175
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PSOP-EP-8
Частота	500 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.285V ~ 37V
Выходной Ток	3 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	3.40 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	500 kHz
Топология	Buck
Ток Переключения	4.2 A
Максимальное входное напряжение	42 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.285 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Входное напряжение	4.5.42 V
Длина	4.93 mm
Ширина	3.94 mm
Высота	1.47 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

LM22676MR-ADJ/NOPB описание продукта

The LM22676MR-ADJ/NOPB is a SIMPLE SWITCHER® Step-down Switching Regulator with precision enable provides all of the functions necessary to implement an efficient high voltage step-down regulator using a minimum of external components. This easy to use regulator incorporates a 42V N-channel MOSFET switch capable of providing up to 3A of load current. Voltage mode control offers short minimum on-time, allowing the widest ratio between input and output voltages. Internal loop compensation means that the user is free from the tedious task of calculating the loop compensation components. This regulator is available in an adjustable output voltage version and good transient response. A precision enable input allows simplification of regulator control and system power sequencing. In shutdown mode the regulator draws only 25µA and Built in soft-start 500µs saves external components. The LM22676 also has built in thermal shutdown and current limiting to protect against accidental overloads.
Internally compensated voltage mode control
±1.5% Feedback reference accuracy
Precision enable pin
Integrated boot-strap diode
Integrated soft-start
Fully WEBENCH® enabled
SO PowerPAD and PFM exposed pad
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
