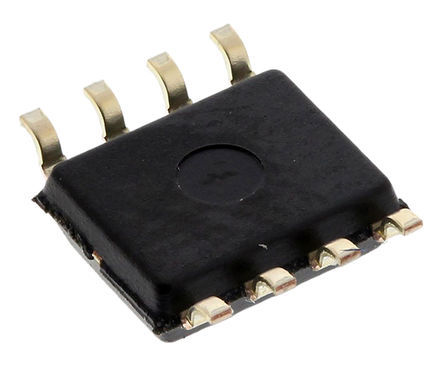

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM158DT

ST Microelectronics

STMICROELECTRONICS LM158DT Operational Amplifier, Dual, 2 Amplifier, 1.1MHz, 0.6V/µs, 3V to 30V, SOIC, 8Pins

Наличие: 535 шт.

Адрес доставки: Москва

Цена: ₽ 48.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC147159

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM158DT характеристики

Атрибут	Значение атрибута
Номенклатура	LM158DT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC147159
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	60 mA
Ток Питания	700 µA
Количество Цепей	2 Circuit
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	85 dB
Ширина Ленты	1.1 MHz
Скорость Нарастания	600 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.1 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	20 nA
Максимальное входное напряжение	30 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	1.1 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	3V ~ 30V
Напряжение питания (Макс)	30V ~ 32V
Входное напряжение	3V ~ 30V
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM158DT описание продукта

These circuits consist of two independent, high-gain, internally frequency-compensated op amps, specifically designed to operate from a single power supply over a wide range of voltages. The low-power supply drain is independent of the magnitude of the power supply voltage.
Application areas include transducer amplifiers, DC gain blocks and all the conventional op amp circuits, which can now be more easily implemented in single power supply systems. For example, these circuits can be directly supplied with the standard 5 V, which is used in logic systems and will easily provide the required interface electronics with no additional power supply.
In linear mode, the input common-mode voltage range includes ground and the output voltage can also swing to ground, even though operated from only a single power supply voltage.
**Key Features**
Frequency compensation implemented internally
Large DC voltage gain: 100 dB
Wide bandwidth (unity gain): 1.1 MHz (temperature compensated)
Very low supply current per channel essentially independent of supply voltage
Low input bias current: 20 nA (temperature compensated)
Low input offset voltage: 2 mV
Low input offset current: 2 nA
Input common-mode voltage range includes negative rails
Differential input voltage range equal to the power supply voltage
Large output voltage swing 0 V to (VCC + \- 1.5 V)

Показывать

LM158DT Даташит PDF

23 страницы, 1042 КБ

11/13/2015
