LM117H Купить - TI Чип стабилизации напряжения

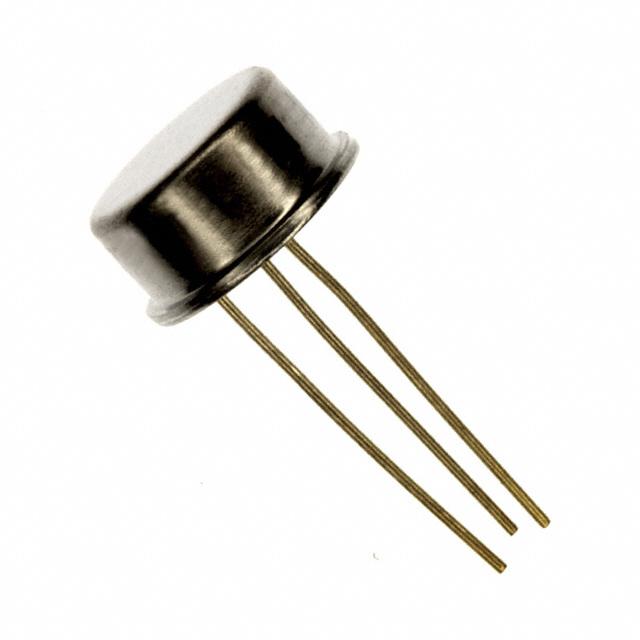

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM117H

TEXAS INSTRUMENTS LM117H Linear Voltage Regulator, Adjustable, 4.2V to 40V input, 1.2V to 37V/500mA out, TO-39-3

Наличие: 1,974 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,539.38

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC896245

Категория продукта:

Чип стабилизации напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM117H характеристики

Атрибут	Значение атрибута
Номенклатура	LM117H
Производитель	TI
ЧипСити Номер продукта	CC896245
Жизненный Цикл Продукта	Active
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-39
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	500 mA
Количество Стежков	3 Position
Ток Покоя	5.00 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	1.20 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Входное напряжение	4.2V ~ 40V
Рабочая Температура	-55℃ ~ 125℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

LM117H описание продукта

The LM117H is an adjustable 3-terminal Positive Voltage Regulator, capable of supplying in excess of 1.5A over a 1.2 to 37V output range. They are exceptionally easy to use and require only two external resistors to set the output voltage. Further, both line and load regulations are better than standard fixed regulators. Also, the LM117 is packaged in standard transistor packages which are easily mounted and handled. In addition to higher performance than fixed regulators, the LM117 series offers full overload protection available only in IC"s. Included on the chip are current limit, thermal overload protection and safe area protection. All overload protection circuitry remains fully functional even if the adjustment terminal is disconnected. Normally, no capacitors are needed unless the device is situated more than 6-inch from the input filter capacitors in which case an input bypass is needed. An optional output capacitor can be added to improve transient response.
Specified maximum 0.3% load regulation
Specified 1.5A output current
Adjustable output down to 1.2V
Current limit constant with temperature
P+ Product enhancement tested
80dB Ripple rejection
Short-circuit protection for output
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
