LH1540AT Купить - VISHAY Твердотельные Реле

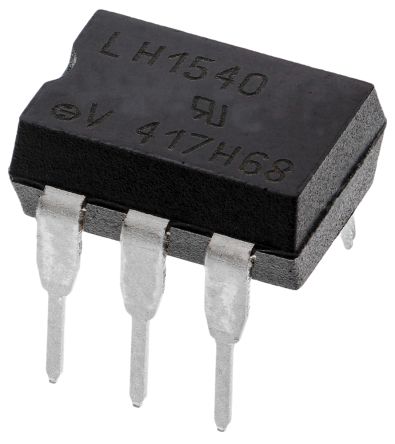

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LH1540AT

VISHAY

Relay SSR 50mA 1.45V DC-IN 0.12A 350V AC-DC-OUT 6Pin PDIP

Наличие: 7,088 шт.

Адрес доставки: Москва

Цена: ₽ 254.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

VISHAY

ЧипСити Номер продукта:

CC622344

Категория продукта:

Твердотельные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LH1540AT характеристики

Атрибут	Значение атрибута
Номенклатура	LH1540AT
Производитель	VISHAY
ЧипСити Номер продукта	CC622344
Категория продукта	Твердотельные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Ёмкость	1.10 pF
Выходное Напряжение	0V ~ 350V
Выходной Ток	120 mA
Тип Контактов	SPST-NO
Ток Нагрузки	120 mA
Напряжение в Прямом Направлении	1.26 V
Входной Ток	50 mA
Рассеяние Мощности	550 mW
Сопротивление	20.0 Ω
Напряжение Изоляции	5300 v
Прямой ток	1 mA
Максимальное входное напряжение	1.45 V
Входное напряжение (мин)	1.15 V
Выходное напряжение (Макс)	350 V
Выходной ток (Макс)	0.12 A
Входной ток (мин)	50 mA
Максимальный ток нагрузки	0.12 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	550 mW
Входное напряжение	1.26 VDC
Длина	8.7 mm
Высота	3.81 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LH1540AT описание продукта

The LH1540AT is a Solid State Relay with SPST-NO contact and through hole terminals. This 1-form-A relay is constructed using a GaAIAs LED for actuation control and an integrated monolithic die for the switch output. The die, fabricated in a high voltage dielectrically isolated technology, is comprised of a photodiode array, switch control circuitry and MOSFET switches. It employs current-limiting circuitry which meets FCC 68.302 and other regulatory voltage surge requirements when overvoltage protection is provided. These relay incorporate current limiting which will clamp the load current at a predetermined value preventing damage to the device from transients and load short circuits. The devices are capable of switching currents from nanoamps to hundreds of milliamps, making them ideal for a wide variety of switching applications. Optocouplers with high voltage MOSFET outputs that duplicate the function of electromechanical relays.
Current limit protection
High surge capability
Clean bounce-free switching
Low power consumption
High reliability monolithic detector
No arcing or noise
Immune to shock
550mW Power dissipation
2ms Turn-on/off maximum time
-40 to 85°C Ambient temperature range
