LH1525AT Купить - VISHAY Твердотельные Реле

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

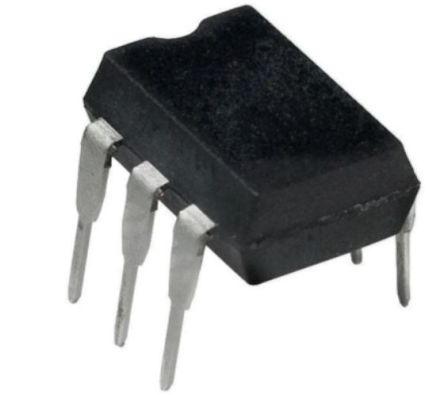

LH1525AT

VISHAY

Relay SSR 50mA 1.4V DC-IN 0.25A 400V AC-DC-OUT 6Pin PDIP Tube

Наличие: 1,183 шт.

Адрес доставки: Москва

Цена: ₽ 150.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

VISHAY

ЧипСити Номер продукта:

CC13016966

Категория продукта:

Твердотельные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LH1525AT характеристики

Атрибут	Значение атрибута
Номенклатура	LH1525AT
Производитель	VISHAY
ЧипСити Номер продукта	CC13016966
Категория продукта	Твердотельные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Выходной Ток	250 mA
Тип Контактов	SPST-NO
Ток Нагрузки	250 mA
Входной Ток	50 mA
Рассеяние Мощности	550 mw
Сопротивление	26.0 Ω
Напряжение Изоляции	5300 v
Прямой ток	330 µA
Максимальное входное напряжение	1.4 V
Выходное напряжение (Макс)	400 V
Выходной ток (Макс)	0.25 A
Входной ток (мин)	50 mA
Максимальный ток нагрузки	0.25 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	550 mW
Входное напряжение	1.16 VDC
Длина	8.7 mm
Высота	3.81 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

LH1525AT описание продукта

The LH1525AT is a through-hole Solid State Relay constructed using a GaAIAs LED for actuation control and an integrated monolithic die for the switch output. It has SPST normally-open switches (1-form-A) that can replace electromechanical relay in many applications. This relay requires a minimal amount of LED drive current to operate, making it ideal for battery powered and power consumption sensitive applications. The die is fabricated in a high-voltage dielectrically isolated technology, comprised of a photodiode array, switch-control circuitry and MOSFET switches. In addition the relay employs current-limiting circuitry, enabling it to pass lightning surge testing as per ANSI/TIA-968-B and other regulatory surge requirements when overvoltage protection is provided. The relay can be configured for AC/DC or DC-only operation.
Extremely low operating current
High speed operation
Current limit protection
High surge capability
Clean bounce free switching
Low power consumption

Показывать

LH1525AT Даташит PDF

9 страницы, 148 КБ

02/04/2016

просматривать

LH1525AT Другие Даташит

9 страницы, 148 КБ

10/09/2014

просматривать
