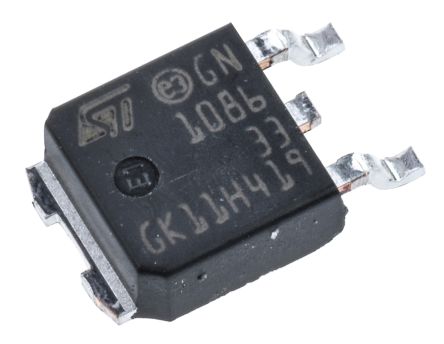

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LD1086DT33TR

ST Microelectronics

STMICROELECTRONICS LD1086DT33TR Fixed LDO Voltage Regulator, 6.3V to 30V, 1.3V Dropout, 3.3Vout, 1.5Aout, TO-252-3

Наличие: 2,523 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC75383

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LD1086DT33TR характеристики

Атрибут	Значение атрибута
Номенклатура	LD1086DT33TR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC75383
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Напряжение Питания (DC)	30.0V (max)
Рабочее Напряжение	4.9V ~ 18V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	30.0V (max)
Выходное Напряжение	3.3 V
Выходной Ток	1.5 A
Количество Стежков	3 Position
Ток Покоя	10 mA
Напряжение Отпадания	1.3 V
Максимальное входное напряжение	30 V
Входное напряжение (мин)	6.3 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	≤30 V
Длина	6.6 mm
Ширина	6.2 mm
Высота	2.4 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LD1086DT33TR описание продукта

The LD1086DT33TR is an adjustable and fixed low drop Positive Voltage Regulator with 3.3V output voltage, it is capable of providing up to 1.5A of output current. Dropout is guaranteed at a maximum of 1.2V at the maximum output current, decreasing at lower loads. This is pin-to-pin compatible with older 3-terminal adjustable regulator, but has better performance in terms of drop and output tolerance. Unlike PNP regulators, where a part of the output current is wasted as quiescent current, the quiescent current flows into the load, increasing efficiency. Only a 10µF (minimum) capacitor is needed for stability. On-chip trimming allows the regulator to reach a very tight output voltage tolerance, within ±1% at 25°C. The PAT, SYL, SBL statistical tests have been performed and the device is qualified according to the AEC-Q100 specification for the automotive market in the temperature range of -40 to 125°C.
Internal power and thermal limit
-40 to 125°C Wide operating temperature range
Pin out compatibility with standard adjustable voltage regulators

Показывать

LD1086DT33TR Даташит PDF

42 страницы, 1093 КБ

02/21/2013
