L99ASC03 Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

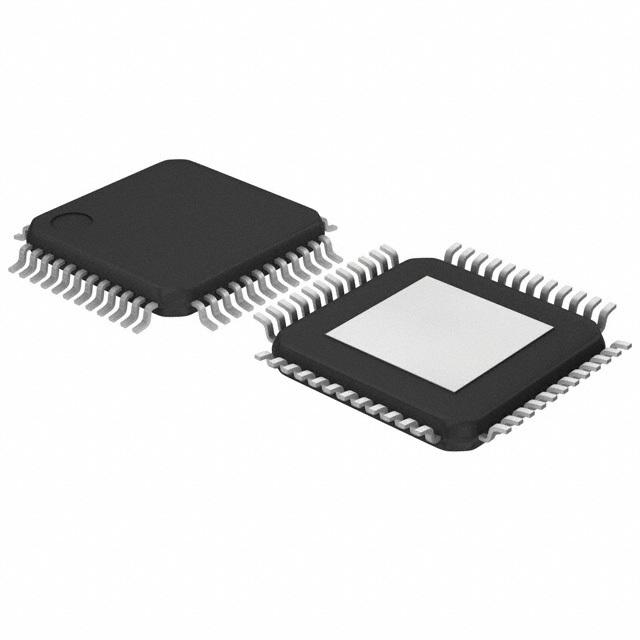

L99ASC03

ST Microelectronics

3-Phase Brushless DC Motor Driver 6V to 28V 48Pin TQFP EP Tray

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 208.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC95848840

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L99ASC03 характеристики

Атрибут	Значение атрибута
Номенклатура	L99ASC03
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC95848840
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Напряжение Питания (DC)	6.00V (min)
Количество Выходных Интерфейсов	1 Output
Количество Стежков	48 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6V ~ 28V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	6 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L99ASC03 описание продукта

The L99ASC03 is a Multifunctional System IC features a voltage regulator to supply an external microcontroller and an operation amplifier for motor current sensing. It is designed to control six external N-channel MOSFETs in bridge configuration to drive three-phase motors in automotive applications. All gate driver outputs are controlled by separate inputs. The integrated serial peripheral interface (SPI) makes it possible to adjust device parameters, control all operating modes and read out diagnostic information.
Very low current consumption in standby mode (typical 15µA)
ST SPI interface for control and diagnostics
Window watchdog and failsafe functionality
Two separate power supply pins
Three half-bridge drivers to control external MOSFETs (configurable by SPI)
Full drive of external MOSFETs down to 6V input voltage
Input pin for each gate driver (with crosscurrent protection)
Two-stage charge pump supporting 100% duty cycle
PWM operation up to 80kHz (not restricted)
Current-sense amplifier (configurable by SPI)
Disable input to turn-OFF gate driver outputs
Analogue multiplexer output to monitor external power supply voltage & internal junction temperature
Advanced BEMF detection IP
Overcurrent protection (programmable)
Drain-source monitoring and open-load detection
5V Low-drop voltage regulator (200mA continuous mode)
