L9958SB Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L9958SB

ST Microelectronics

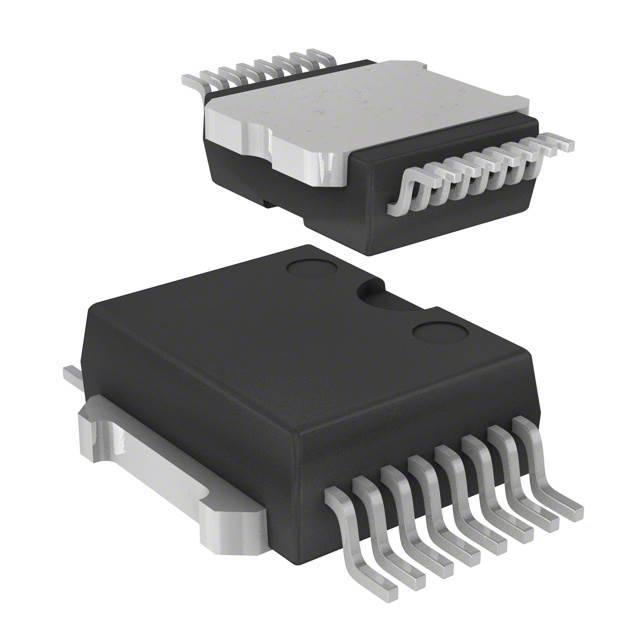

STMICROELECTRONICS L9958SB Motor Driver, Half Bridge, 4.5V to 5.5V supply, 8.6A/1 Output, PowerSO-16

Наличие: 1,043 шт.

Адрес доставки: Москва

Цена: ₽ 210.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC66436630

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L9958SB характеристики

Атрибут	Значение атрибута
Номенклатура	L9958SB
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC66436630
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	PowerBSOP-16
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	8.6 A
Ток Питания	35 A
Количество Стежков	16 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L9958SB описание продукта

The L9958SB is a SPI-controlled H-bridge Driver designed for the control of DC and stepper motors in safety critical applications and under extreme environmental conditions. The H-bridge is protected against over-temperature, short-circuits and has an under-voltage lockout for all the supply voltages Vs and Vdd and for over-voltage on Vdd. All malfunctions causes the output stages to go tristate. Detailed failure diagnostics on each channel is provided via SPI - short-circuit to battery, short-circuit to ground, short-circuit overload, over-temperature. Open-load can be detected in on condition, for the widest application ranges. Current regulation threshold can be set by SPI from 2.5 to 8.6A (typical), in 4 steps. Guaranteed accuracy is ±10% on all temperature range, using an external reference resistor with 1% accuracy over all temp range. Current limitation threshold is linearly reduced by temperature over 165°C and a thermal warning bit is set by SPI.
All pins withstand 19V, Vs and output pins withstand 40V
Full path Ron from 100 (at Tj=-40°C) to 300mR (at Tj=150°C)
Logic inputs TTL/CMOS-compatible
Operating frequency up to 20kHz
16-bit SPI interface for configuration/diagnostics, daisy chain capability
Over-temperature and short-circuit protection
VS under-voltage disable function
VDD under-voltage and over-voltage protection
VDD over-voltage detection
Open-load detection in on condition
Full diagnostics in OFF-state
Enable and disable input
Low standby current (<10µA)
Voltage and current slew-rate control for low EMI, programmable through SPI
4 to 28V Operating battery supply voltage
