L78M05CV Купить - ST Microelectronics Чип стабилизации напряжения

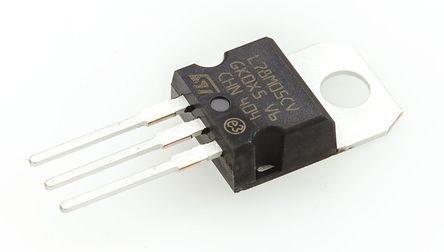

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L78M05CV

ST Microelectronics

Linear Voltage Regulator, 7805, Fixed, Positive, 10V To 35V In, 5V And 0.5A Out, TO-220-3

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 18.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC958746

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L78M05CV характеристики

Атрибут	Значение атрибута
Номенклатура	L78M05CV
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC958746
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0V (max)
Выходное Напряжение	5 V
Выходной Ток	500 mA
Ток Питания	6 mA
Количество Стежков	3 Position
Ток Покоя	6 mA
Напряжение Отпадания	2V @350mA
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	0 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	7 V
Входное напряжение	35 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	0℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L78M05CV описание продукта

The L78M05CV is a fixed output, three terminal precision positive voltage regulator in 3 pin TO-220 package. This regulator can provide local on-card regulation by eliminating distribution problems associated with single point regulation. The L78M05CV fixed voltage regulator is designed with thermal overload protection that shuts down the circuit when subjected to an excessive power overload condition, internal short circuit protection that limits maximum current the circuit will pass and output transistor safe area compensation that reduces the output short circuit as the voltage across the pass transistor is increased. If adequate heat sinking is provided then this positive voltage regulator can deliver over 0.5A output current.
Fixed output voltage is 5V
Output current is 0.5A
Dropout voltage is 2V
Maximum DC input voltage is 35V
Output transition SOA protection
Output voltage tolerance is 4%
Operating temperature range 0°C to 125°C

Показывать

L78M05CV Даташит PDF

46 страницы, 897 КБ

02/21/2013
