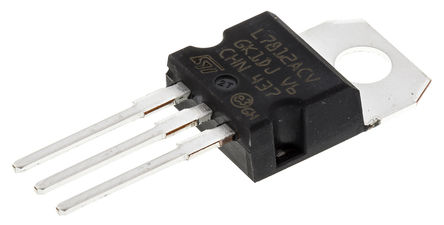

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L7812ACV

ST Microelectronics

Linear Voltage Regulator, 7812, Fixed, Precision, 19V To 35V In, 12V And 1.5A Out, TO-220-3

Наличие: 2,350 шт.

Адрес доставки: Москва

Цена: ₽ 43.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1490296

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L7812ACV характеристики

Атрибут	Значение атрибута
Номенклатура	L7812ACV
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1490296
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	27.0V (max)
Выходное Напряжение	12 V
Выходной Ток	1.5 A
Ток Питания	6 mA
Количество Стежков	3 Position
Ток Покоя	4.4 mA
Напряжение Отпадания	2V @1A
Максимальное входное напряжение	35 V
Входное напряжение (мин)	19 V
Выходное напряжение (Макс)	12 V
Выходное напряжение (мин)	12 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±2 %
Напряжение питания (Макс)	27 V
Напряжение питания (мин)	14.8 V
Входное напряжение	35 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
HTS кодекс	8542390001
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L7812ACV описание продукта

The L7812ACV is a three-terminal positive Voltage Regulator with several fixed output voltages, making it useful in a wide range of applications. This regulator can provide local on-card regulation, eliminating the distribution problems associated with single point regulation. Each type embeds internal current limiting, thermal shut-down and safe area protection, making it essentially indestructible. If adequate heat sinking is provided, they can deliver over 1A output current. Although designed primarily as fixed voltage regulators, these devices can be used with external components to obtain adjustable voltage and currents.
Thermal Overload Protection
Short-circuit Protection
Output Transition SOA Protection
2 % Output Voltage Tolerance (A Version)
Guaranteed in Extended Temperature Range (A Version)

Показывать

L7812ACV Даташит PDF

58 страницы, 1642 КБ

03/04/2014
