L6566B Купить - ST Microelectronics Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6566B

ST Microelectronics

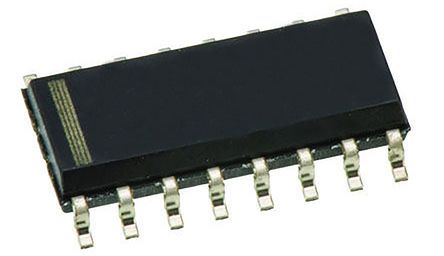

Current Mode PWM Controller 800mA 107kHz 16Pin SO N Tube

Наличие: 3,323 шт.

Адрес доставки: Москва

Цена: ₽ 125.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC22803590

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6566B характеристики

Атрибут	Значение атрибута
Номенклатура	L6566B
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC22803590
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	NSOIC-16
Напряжение Питания (DC)	10.6V (min)
Номинальная Мощность	750 mW
Выходное Напряжение	5 V
Выходной Ток	800 mA
Ток Питания	4.6 mA
Количество Стежков	16 Position
Рассеяние Мощности	0.75 W
Время Нарастания	50 ns
Выходная Мощность	750 mW
Частота Переключения	10kHz ~ 300kHz
Тепловое Сопротивление	120 ℃/W
Рабочий цикл	75 %
Максимальный рабочий цикл	75 %
Время падения	40 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	750 mW
Напряжение питания (Макс)	23 V
Напряжение питания (мин)	10.6 V
Входное напряжение	8V ~ 23V
Длина	10 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6566B описание продукта

The L6566B is an extremely versatile current-mode primary Pulse Width Modulation (PWM) Controller specifically designed for high-performance offline flyback converters. It is also suited for single-stage single-switch input-current-shaping converters (single-stage PFC) for applications supposed to comply with EN61000-3-2 or JEITA-MITI regulations. Both fixed-frequency (FF) and quasi-resonant (QR) operation are supported. The device features an externally programmable oscillator, it defines converter"s switching frequency in FF mode and the maximum allowed switching frequency in QR mode. When FF operation is selected, the ICs work like a standard current-mode controller with a maximum duty cycle limited at 70% minimum. The oscillator frequency can be modulated to mitigate EMI emissions. QR operation, when selected, occurs at heavy load and is achieved through a transformer demagnetization sensing input that triggers MOSFET"s turn-on.
Selectable multi-mode operation - fixed frequency or quasi-resonant
Advanced light load management
Low quiescent current (<3mA)
Adaptive UVLO
Line feedforward for constant power capability vs mains voltage
Pulse-by-pulse OCP, shutdown on overload (latched or autorestart)
Transformer saturation detection
Programmable frequency modulation for EMI reduction
Latched or autorestart OVP
Brownout protection
