L6565N Купить - ST Microelectronics Контроллер PWM

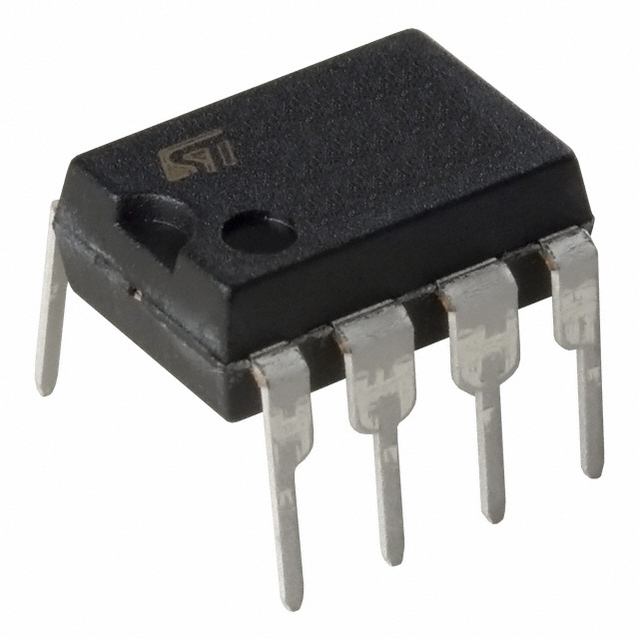

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6565N

ST Microelectronics

Current Mode PWM Controller 400mA 8Pin Mini-PDIP

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 21.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC6204800

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6565N характеристики

Атрибут	Значение атрибута
Номенклатура	L6565N
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC6204800
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	10.3V (min)
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	1 Output
Выходной Ток	400 mA
Количество Стежков	8 Position
Ток Покоя	3.50 mA
Время Нарастания	40 ns
Время падения	40 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	10.3 V
Входное напряжение	10.3V ~ 18V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

L6565N описание продукта

The L6565N is a current-mode primary SMPS Controller specifically designed to build offline Quasi-resonant ZVS (zero voltage switching at switch turn-on) flyback converters. Quasi-resonant operation is achieved by means of a transformer demagnetization sensing input that triggers MOSFET"s turn-on Converter"s power capability variations with the mains voltage are compensated by line voltage feedforward. At light load the device features a special function that automatically lowers the operating frequency still maintaining the operation as close to ZVS as possible. In addition to very low start-up and quiescent currents, this feature helps keep low the consumption from the mains at light load and be Blue Angel and Energy Star compliant. The IC includes also a disable function, an on-chip filter on current sense, an error amplifier with a precise reference voltage for primary regulation and an effective two-level overcurrent protection.
Frequency foldback for optimum standby efficiency
Quasi-resonant (QR) zero-voltage switching (ZVS) topology
Line feed forward to deliver constant power vs. mains change
Pulse-by-pulse and hiccup-mode OCP
Blue angel, energy star, energy 2000 compliant
