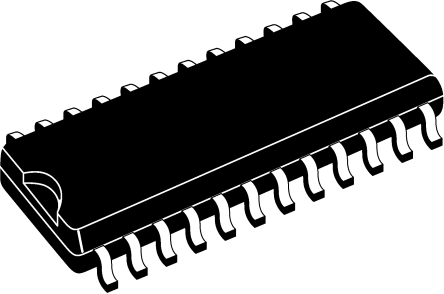

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6235D

ST Microelectronics

STMICROELECTRONICS L6235D DMOS Driver for Three-Phase Brushless DC Motor, 8V to 52V supply, 52V/7.1A/3Outputs, SOIC-24

Наличие: 1,259 шт.

Адрес доставки: Москва

Цена: ₽ 667.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC12057522

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6235D характеристики

Атрибут	Значение атрибута
Номенклатура	L6235D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC12057522
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	3 Output
Выходное Напряжение	52 V
Выходной Ток	7.1 A
Ток Питания	5 mA
Количество Стежков	24 Position
Время Нарастания	250 ns
Выходное напряжение (Макс)	60 V
Выходной ток (Макс)	5.6 A
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	12V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6235D описание продукта

The L6235D is a 3-phase DMOS fully integrated Motor Driver with overcurrent protection. Realized in BCD technology, the device combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device includes all the circuitry needed to drive a 3-phase BLDC motor including a 3-phase DMOS bridge, a constant off time PWM current controller and the decoding logic for single ended hall sensors that generates the required sequence for the power stage. It features a non-dissipative overcurrent detection and protection on the high-side power MOSFETs and thermal shutdown.
Diagnostic output
Constant tOFF PWM current controller
Slow decay synchronization rectification
60° and 120° Hall-effect decoding logic
Brake function
Tachometer output for speed loop
Cross conduction protection
Under-voltage lockout
Integrated fast free-wheeling diodes
Operating frequency up to 100kHz
0.3R at Tj=25°C RDS(ON)

Показывать

L6235D Даташит PDF

35 страницы, 676 КБ

02/21/2013
