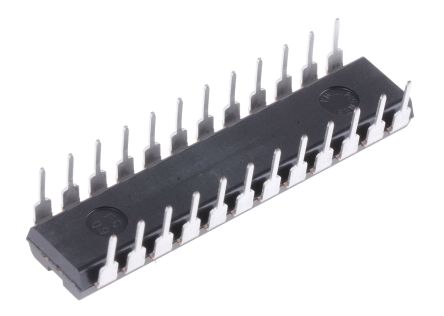

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6228N

ST Microelectronics

STMICROELECTRONICS L6228N DMOS Driver for Bipolar Stepper Motor, 8V to 52V supply, 52V/3.55A/4Outputs, DIP-24

Наличие: 20,717 шт.

Адрес доставки: Москва

Цена: ₽ 524.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC43293600

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6228N характеристики

Атрибут	Значение атрибута
Номенклатура	L6228N
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC43293600
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	52 V
Выходной Ток	3.55 A
Ток Питания	1.4 A
Количество Стежков	24 Position
Выходной ток (Макс)	1.4 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	31.75 mm
Ширина	6.6 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6228N описание продукта

The L6228N is a DMOS fully integrated Stepper Motor Driver with non-dissipative overcurrent protection, realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device includes all the circuitry needed to drive a two-phase bipolar stepper motor including a dual DMOS full bridge, the constant off time PWM current controller that performs the chopping regulation and the phase sequence generator, that generates the stepping sequence. It features a non-dissipative overcurrent protection on the high-side power MOSFETs and thermal shutdown.
Dual independent constant tOFF PWM current controllers
Fast decay quasi-synchronous rectification
Decoding logic for stepper motor full and half step drive
Cross conduction protection
Under-voltage lockout
Integrated fast free-wheeling diodes
0.73R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency

Показывать

L6228N Даташит PDF

35 страницы, 697 КБ

02/21/2013
