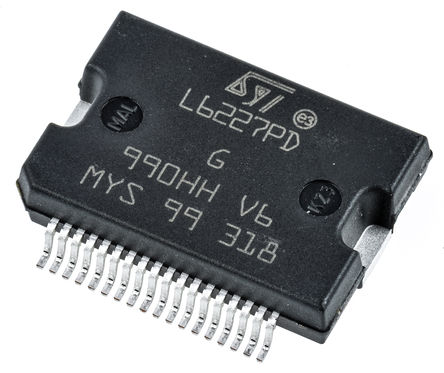

L6227PD

ST Microelectronics

STMicroelectronics L6227PD ИС драйвера щёточного двигателя постоянного тока, 52V 1.4A, 36Pin PowerSO

Наличие: 958 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 479.03

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC19281729

Категория продукта:

Драйвер электродвигателя

Упаковка: PowerSO-36

Дата доставки: 7 дней

Оплата:

Обновлено 13.09.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

L6227PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6227PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC19281729
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSO-36
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Ток Питания	1.40 A
Частота Переключения	100 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

L6227PD описание продукта

ОПИСАНИЕ

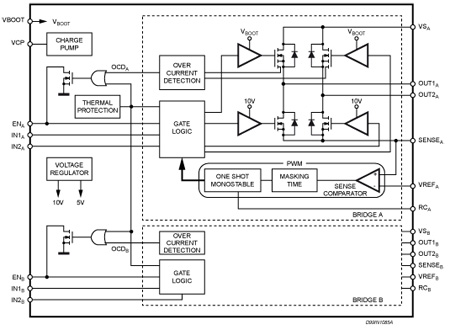

L6227 представляет собой двойной полный мост на DMOS-транзисторах, предназначенный для управления двигателями, выполненный по технологии MultiPower BCD, которая объединяет изолированные силовые DMOS-транзисторы с КМОП- и биполярными схемами на одном кристалле. Прибор также включает два независимых ШИМ-контроллера тока с постоянным временем выключения, которые осуществляют чопперное регулирование. Выпускаемый в корпусах Power DIP24 (20+2+2), PowerSO36 и SO24 (20+2+2), L6227 имеет нерассеивающую защиту от перегрузки по току на верхних силовых МОП-транзисторах и тепловое отключение.
■РАБОЧЕЕ НАПРЯЖЕНИЕ ПИТАНИЯ ОТ 8 ДО 52 В
■ПИКОВЫЙ ВЫХОДНОЙ ТОК 2.8 А (1.4 А ПОСТОЯННОГО ТОКА)
■RDS(ON) 0,73 Ом ТИП. ЗНАЧЕНИЕ @ Tj=25 °C
■РАБОЧАЯ ЧАСТОТА ДО 100 КГц
■НЕРАССЕИВАЮЩАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО ТОКУ
■ДВА НЕЗАВИСИМЫХ ШИМ-КОНТРОЛЛЕРА ТОКА С ПОСТОЯННЫМ ВРЕМЕНЕМ ВЫКЛЮЧЕНИЯ (tOFF)
■СИНХРОННОЕ ВЫПРЯМЛЕНИЕ С МЕДЛЕННЫМ СПАДОМ
■ЗАЩИТА ОТ СКВОЗНЫХ ТОКОВ
■ТЕПЛОВОЕ ОТКЛЮЧЕНИЕ
■БЛОКИРОВКА ПРИ ПОНИЖЕННОМ НАПРЯЖЕНИИ
■ВСТРОЕННЫЕ БЫСТРОДЕЙСТВУЮЩИЕ ДИОДЫ СВОБОДНОГО ХОДА
ТИПОВЫЕ ПРИМЕНЕНИЯ
■БИПОЛЯРНЫЙ ШАГОВЫЙ ДВИГАТЕЛЬ
■ДВА ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА
