L6205PD Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

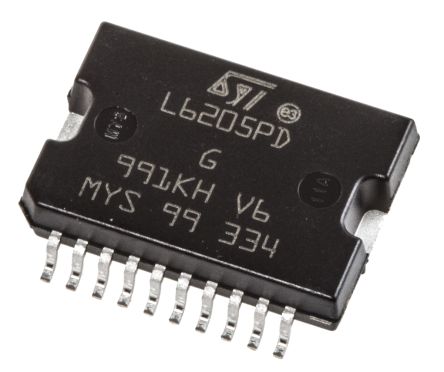

L6205PD

ST Microelectronics

STMICROELECTRONICS L6205PD Motor Driver/Controller, Full Bridge, 8V to 52V supply, 52V/2.8A/2Outputs, SOIC-20

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 2,660.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC108995

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6205PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6205PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC108995
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	2.8 A
Ток Питания	2.8 A
Количество Каналов	2 Channel
Количество Стежков	20 Position
Время Нарастания	250 ns
Частота Переключения	100 kHz
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6205PD описание продукта

The L6205PD is a dual DMOS full-bridge Driver designed realized in MultiPower-BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. It features a non-dissipative protection of the high-side PowerMOSFETs and thermal shutdown.
Non dissipative overcurrent protection
Paralleled operation
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A DC)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency

Показывать

L6205PD Даташит PDF

21 страницы, 395 КБ

09/03/2003
