L4971D013TR Купить - ST Microelectronics Чип стабилизации напряжения

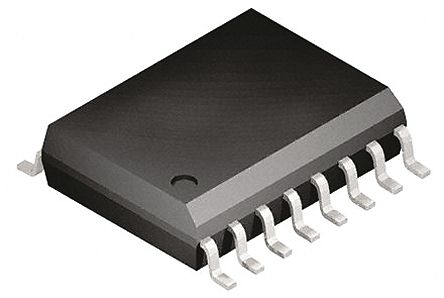

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4971D013TR

ST Microelectronics

Conv DC-DC 8V to 55V Step Down Single-Out 3.3V to 50V 1.5A 16Pin SO W T/R

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 137.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC14925740

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4971D013TR характеристики

Атрибут	Значение атрибута
Номенклатура	L4971D013TR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC14925740
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SO-Wide-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3V ~ 50V
Выходной Ток	1.5 A
Количество Стежков	16 Position
Рассеяние Мощности	800 mW
Ток Покоя	4 mA
Частота Переключения	300 kHz
Топология	Buck
Максимальное входное напряжение	55 V
Входное напряжение (мин)	8 V
Выходное напряжение (Макс)	50 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1.5 A
Выходной ток (мин)	200 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8 V
Напряжение питания (мин)	8 V
Входное напряжение	8V ~ 55V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L4971D013TR описание продукта

The L4971D013TR is a step-down monolithic power Switching Regulator delivering 1.5A at a voltage between 3.3 and 50V (selected by a simple external divider). Realized in BCD mixed technology, the device uses an internal power D-MOS transistor (with a typical Rdson of 0.25R) to obtain very high efficiency and high switching speed. A switching frequency up to 300kHz is achievable. A wide input voltage range between 8 to 55V and output voltages regulated from 3.3 to 50V cover the majority of today"s applications. Features of this new generation of DC-to-DC converter include pulse-by-pulse current limit, hiccup mode for short-circuit protection, voltage feed-forward regulation, soft-start, protection against feedback loop disconnection, inhibit for zero current consumption and thermal shutdown.
Protection against feedback disconnection
Inhibit for zero current consumption
Soft-start function
Zero load current operation
Precise 3.3V (±1%) internal reference voltage
Internal current limiting (pulse-by pulse and hiccup mode)

Показывать

L4971D013TR Даташит PDF

13 страницы, 569 КБ

07/23/2004

просматривать

L4971D013TR Даташит PDF

13 страницы, 572 КБ

07/23/2004

просматривать

L4971D013TR Другие Даташит

13 страницы, 577 КБ

07/23/2004

просматривать

L4971D013TR Файл уведомления

17 страницы, 986 КБ

03/13/2014

просматривать
