L298HN Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

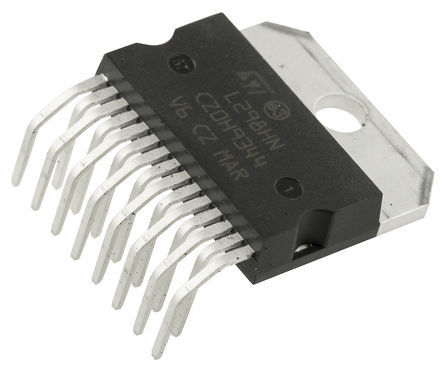

L298HN

ST Microelectronics

Motor Driver/Controller, Full Bridge, 4.5V to 7V supply, 2A/4Outputs, Multiwatt-15

Наличие: 954 шт.

Адрес доставки: Москва

Цена: ₽ 333.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2122929

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L298HN характеристики

Атрибут	Значение атрибута
Номенклатура	L298HN
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2122929
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Напряжение Питания (DC)	46.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	46.0 V
Выходной Ток	2 A
Ток Питания	50 mA
Количество Каналов	4 Channel
Количество Стежков	15 Position
Рассеяние Мощности	25000 mW
Время Нарастания	0.7 µs
Время падения	0.2 µs
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	25000 mW
Напряжение питания	4.5V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	4.5 V
Длина	20.2 mm
Ширина	10.7 mm
Высота	5 mm
Рабочая Температура	-25℃ ~ 130℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L298HN описание продукта

The L298HN is a dual full bridge driver in 15 pin Multiwatt package. This high voltage, high current dual full bridge driver is designed to accept standard TTL logic levels and drive inductive loads such as relays, solenoids, DC and stepping motors. Two enable inputs are provided to enable or disable device independently of input signals. The emitters of lower transistors of each bridge are connected together and corresponding external terminal can be used for connection of an external sensing resistor. An additional supply input is provided so that logic works at lower voltage.
Operating supply voltage up to 46V
Total DC current up to 4A
Low saturation voltage
Overtemperature protection
Logical ""0"" input voltage up to 1.5V
High noise immunity
Junction operating temperature range from -25°C to 130°C
Logic supply voltage range from 4.5V to 7V

Показывать

L298HN Даташит PDF

13 страницы, 600 КБ

01/20/2000
