L297D Купить - ST Microelectronics Драйвер электродвигателя

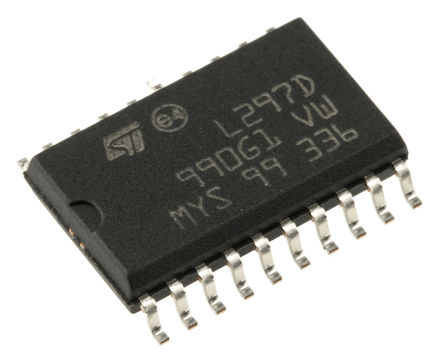

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L297D

ST Microelectronics

Motor Driver/Controller, Stepper, 4.75V to 7V supply, 3.9V/10mA/4Outputs, SOIC-20

Наличие: 4,867 шт.

Адрес доставки: Москва

Цена: ₽ 1,327.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1388813

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 20.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L297D характеристики

Атрибут	Значение атрибута
Номенклатура	L297D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1388813
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	7.00V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	3.9 V
Выходной Ток	10 mA
Ток Питания	50 mA
Количество Стежков	20 Position
Рассеяние Мощности	1000 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	4.75V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	4.75 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L297D описание продукта

The L297D is a Stepper Motor Controller IC generates 4-phase drive signals for 2-phase bi-polar and 4-phase uni-polar step motors in micro-computer controlled applications. The motor can be driven in half step, normal and wave drive modes and on-chip PWM chopper circuits permit switch-mode control of the current in the windings. A feature of this device is that it requires only clock, direction and mode input signals. Since the phase are generated internally the burden on the microprocessor and the programmer, is greatly reduced. This can be used with monolithic bridge drives such as the L298N or L293E or with discrete transistors and Darlingtons.
Half step modes
Clockwise direction
Switch-mode load current regulation
Programmable load current
Few external components
Reset input and home output
Enable input

Показывать

L297D Даташит PDF

11 страницы, 168 КБ

12/10/2001

просматривать

L297D Справочное руководство пользователя

52 страницы, 3034 КБ

10/12/2015

просматривать

L297D Другие Даташит

68 страницы, 2283 КБ

06/20/2016

просматривать

L297D Примечание по применению

23 страницы, 1283 КБ

10/21/2011

просматривать

L297D Параметры описания функции

5 страницы, 173 КБ

08/26/2016

просматривать
