L296P Купить - ST Microelectronics Преобразователь DC/DC

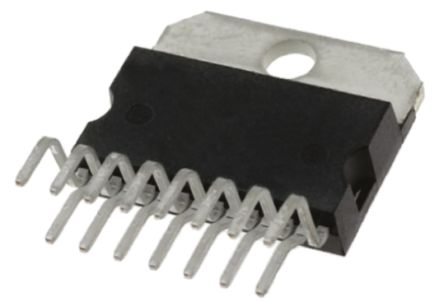

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L296P

ST Microelectronics

Conv DC-DC 9V to 46V Step Down Single-Out 5.1V to 40V 4A 15Pin(15+Tab) MULTIWATT V

Наличие: 20,306 шт.

Адрес доставки: Москва

Цена: ₽ 430.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC10807650

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L296P характеристики

Атрибут	Значение атрибута
Номенклатура	L296P
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC10807650
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Частота	200 kHz
Напряжение Питания (DC)	46.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	4 A
Количество Стежков	15 Position
Рассеяние Мощности	20.0 W
Выходная Мощность	20 W
Частота Переключения	115 kHz
Топология	Buck
Максимальное входное напряжение	46 V
Входное напряжение (мин)	9 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	9V ~ 46V
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

L296P описание продукта

The L296P is a step-down power Switching Regulator delivering 4A at a voltage variable from 5.1 to 40V. Features of the device includes soft-start, remote inhibit, thermal protection, a reset output for microprocessors and a PWM comparator input for synchronization in multichip configurations. The L296P includes external programmable limiting current. Efficient operation at switching frequency up to 200kHz allows a reduction in the size and cost of external filter components. A voltage sense input and SCR drive output are provided for optional crowbar overvoltage protection with an external SCR.
External programmable limiting current
Reset output
Input for remote inhibit and synchronous PWM
Control circuit for crowbar SCR
Thermal shutdown
Very few external components
Very high efficiency (up to 90%)
Soft-start function
Precise (±2%) on-chip reference
0 to 100% Duty cycle range
