ISO7842DW Купить - TI Изолятор интерфейса

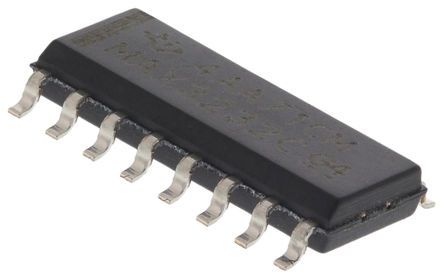

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO7842DW

TEXAS INSTRUMENTS ISO7842DW Digital Isolator, 4Channel, 10.7ns, 2.25V, 5.5V, WSOIC, 16Pins

Наличие: 248 шт.

Адрес доставки: Москва

Цена: ₽ 8,124.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10954003

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7842DW характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7842DW
Производитель	TI
ЧипСити Номер продукта	CC10954003
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.25V (min)
Время Нарастания/Спада	1.7ns, 1.9ns
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	200 mW
Время Нарастания	1.7 ns
Напряжение Изоляции	5700 Vrms
Входной ток (мин)	10 μA
Время падения (Макс)	3.9 ns
Время падения (Макс)	3.9 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2.25V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.25 V
Длина	10.3 mm
Ширина	7.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO7842DW описание продукта

The ISO7842DW is a quad-channel Digital Isolator with a 8000VPK isolation voltage. It has reinforced isolation certifications according to VDE, CSA, CQC and TUV. The isolator provides high electromagnetic immunity and low emissions at low-power consumption, while isolating CMOS or LVCMOS digital I/Os. Each isolation channel has a logic input and output buffer separated by a silicon-dioxide (SiO2) insulation barrier. This device comes with enable pins that can be used to put the respective outputs in high impedance for multi-master driving applications and to reduce power consumption. The ISO7842 device has two forward and two reverse-direction channels. It is used in conjunction with isolated power supplies, this device helps prevent noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry.
Up to 100Mbps signalling rate
±100kV/µs Minimum industry leading CMTI
Robust electromagnetic compatibility (EMC)
Low emissions
>40 Years isolation barrier life
Low-power consumption
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
