ISO7821DW Купить - TI Изолятор интерфейса

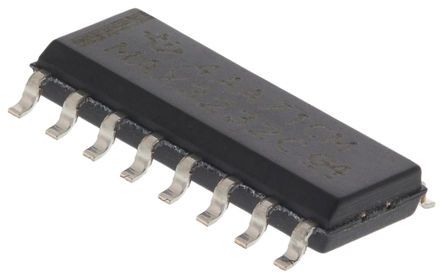

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO7821DW

TEXAS INSTRUMENTS ISO7821DW Digital Isolator, 2Channel, 10.7ns, 2.25V, 5.5V, WSOIC, 16Pins

Наличие: 290 шт.

Адрес доставки: Москва

Цена: ₽ 495.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC45227452

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7821DW характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7821DW
Производитель	TI
ЧипСити Номер продукта	CC45227452
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.25V (min)
Время Нарастания/Спада	2.4 ns
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	100 mW
Время Нарастания	2.4 ns
Напряжение Изоляции	5700 Vrms
Входной ток (мин)	10 μA
Время падения (Макс)	3.9 ns
Время падения (Макс)	3.9 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	100 mW
Напряжение питания	2.25V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.25 V
Длина	10.3 mm
Ширина	7.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO7821DW описание продукта

The ISO7821DW is a dual-channel Digital Isolator with 8000VPK isolation voltage. This device has reinforced isolation certifications according to VDE, CSA, CQC and TUV. The isolator provides high electromagnetic immunity and low emissions at low power consumption, while isolating CMOS or LVCMOS digital I/O"s. Each isolation channel has a logic input and output buffer separated by silicon dioxide (SiO2) insulation barrier. ISO7821 has one forward and one reverse-direction channel. Used in conjunction with isolated power supplies, it prevents noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. Through innovative chip design and layout techniques, electromagnetic compatibility of ISO7821 has been significantly enhanced to ease system-level ESD, EFT, Surge and Emissions compliance.
Low power consumption
Robust electromagnetic compatibility (EMC)
System-level ESD, EFT and surge immunity
Low emissions
Up to 100Mbps signalling rate
±100 kV/µs Minimum industry leading CMTI
>25 Years isolation barrier life
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
