ISO7342CDW

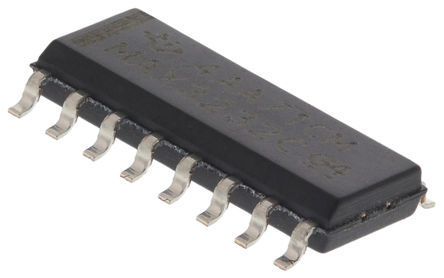

TEXAS INSTRUMENTS ISO7342CDW Digital Isolator, Quad, 4Channel, 31ns, 3V, 5.5V, WSOIC, 16Pins

Наличие: 387 шт.

Адрес доставки: Москва

Цена: ₽ 310.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC40450004

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7342CDW характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7342CDW
Производитель	TI
ЧипСити Номер продукта	CC40450004
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2.1ns, 1.7ns
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	111 mW
Время Нарастания	2.8 ns
Напряжение Изоляции	3000 Vrms
Входной ток (мин)	10 μA
Время падения (Макс)	2.1 ns
Время падения (Макс)	2.8 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	111 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.3 mm
Ширина	7.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO7342CDW описание продукта

The ISO7342CDW is a quad-channel Digital Isolator provide galvanic isolation up to 3000VRMS for 1 minute per UL and 4242 VPK per VDE. It has four isolated channels comprised of logic input and output buffers separated by a silicon dioxide (SiO2) insulation barrier. ISO7342 has two forward and two reverse-direction channels. Used in conjunction with isolated power supplies, it prevents noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. ISO734x has integrated noise filter for harsh industrial environment where short noise pulses may be present at the device input pins. ISO734x has TTL input thresholds and operates from 3 to 5.5V supply levels. Through innovative chip design and layout techniques, electromagnetic compatibility of ISO734x has been significantly enhanced to enable system-level ESD, EFT, surge and emissions compliance.
Integrated noise filter on the inputs
Default output high and low options
Low power consumption
Robust electromagnetic compatibility (EMC)
System-level ESD, EFT and surge immunity
Low emissions
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
