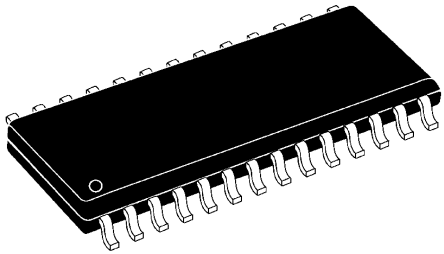

IRS2336DSPBF

Infineon

Driver 600V 0.35A 6Out High and Low Side 3-Phase Brdg Inv 28Pin SOIC W Tube

Наличие: 954 шт.

Адрес доставки: Москва

Цена: ₽ 226.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC11799364

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRS2336DSPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IRS2336DSPBF
Производитель	Infineon
ЧипСити Номер продукта	CC11799364
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	10.0V (min)
Номинальная Мощность	1.6 W
Время Нарастания/Спада	125ns, 50ns
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	10V ~ 20V
Выходной Ток	200 mA
Количество Каналов	6 Channel
Количество Стежков	28 Position
Рассеяние Мощности	1.6 W
Ток Покоя	4 mA
Время Нарастания	125 ns
Время падения	50 ns
Время падения (Макс)	75 ns
Время падения (Макс)	190 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2017/01/12
	Показывать Просмотр аналоги замена

IRS2336DSPBF описание продукта

The IRS2336DSPBF is a 3-phase high voltage high speed power MOSFET and IGBT Gate Driver IC with three high-side and three low-side referenced output channels for 3-phase applications. This IC is designed to be used with low-cost bootstrap power supplies the bootstrap diode functionality has been integrated into this device to reduce the component count and the PCB size. Proprietary HVIC and latch immune CMOS technologies have been implemented in a rugged monolithic structure. The floating logic input is compatible with standard CMOS or LSTTL outputs, down to 3.3V logic. A current trip function which terminates all six outputs can be derived from an external current sense resistor. Enable functionality is available to terminate all six outputs simultaneously. An open-drain FAULT signal is provided to indicate that a fault has occurred. Fault conditions are cleared automatically after a delay programmed externally via an RC network connected to the RCIN input.
Integrated bootstrap functionality
Over-current protection
Over-temperature shutdown input
Advanced input filter
Integrated dead-time protection
Shoot-through (cross-conduction) protection
Under-voltage lockout for VCC and VBS
Enable/disable input and fault reporting
Adjustable fault clear timing
Separate logic and power grounds
3.3V Input logic compatible
Tolerant to negative transient voltage (dV/dt immune)
Designed for use with bootstrap power supplies
Matched propagation delays for all channels
