IRLL110PBF Купить - Vishay Semiconductor Труба MOS

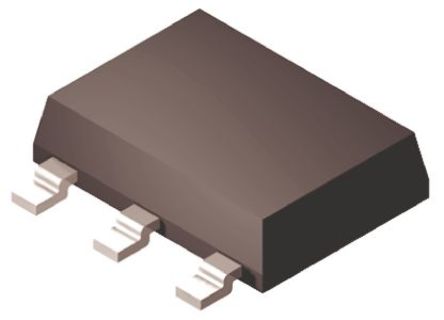

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRLL110PBF

Vishay Semiconductor

MOSFET, Power; N-Ch; VDSS 100V; RDS(ON) 0.54Ω; ID 1.5A; SOT-223; PD 3.1W; VGS +/-10V

Наличие: 1,280 шт.

Адрес доставки: Москва

Цена: ₽ 36.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Vishay Semiconductor

ЧипСити Номер продукта:

CC66681926

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRLL110PBF характеристики

Атрибут	Значение атрибута
Номенклатура	IRLL110PBF
Производитель	Vishay Semiconductor
ЧипСити Номер продукта	CC66681926
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-223
Номинальное Напряжение (DC)	100 V
Номинальный Ток	1.50 A
Номинальная Мощность	3.1 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	540 mΩ
Полярность	N-Channel
Рассеяние Мощности	3.1 W
Пороговое Напряжение	2 V
Входная Ёмкость	250pF @25V
Напряжение Сток-исток (Vds)	100 V
Пробивное Напряжение (Стока-исток)	100 V
Непрерывный Ток Стока (Ids)	1.50 A
Время Нарастания	47 ns
Входная емкость (Ciss)	250pF @25V(Vds)
Время падения	18 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	2 W
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.45 mm
Рабочая Температура	-55℃ ~ 150℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IRLL110PBF описание продукта

The IRLL110PBF is a third generation N-channel enhancement-mode Power MOSFET comes with the best combination of fast switching, ruggedized device design and low ON-resistance. The package is designed for surface-mount using vapour phase, infrared or wave soldering techniques. Its unique package design allows for easy automatic pick-and-place as with other SOT or SOIC packages but has the added advantage of improved thermal performance due to an enlarged tab for heat sinking. Power dissipation of greater than 1.25W is possible in a typical surface-mount application.
Dynamic dV/dt rating
Repetitive avalanche rated
Logic-level gate drive
RDS (ON) Specified at VGS = 4 and 5V
Surface-mount
