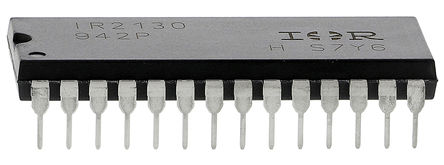

IR2130PBF

Infineon

600V Three Phase Driver IC with typical 0.25A source and 0.5A sink currents in 28 Lead PDIP package for IGBTs and MOSFETs. Also available in 44 Lead PLCC and 28 Lead SOIC WB

Наличие: 408 шт.

Адрес доставки: Москва

Цена: ₽ 942.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC10579763

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IR2130PBF характеристики

Атрибут	Значение атрибута
Номенклатура	IR2130PBF
Производитель	Infineon
ЧипСити Номер продукта	CC10579763
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	PDIP-28
Рабочее Напряжение	10V ~ 20V
Номинальная Мощность	1.5 W
Время Нарастания/Спада	80ns, 35ns
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	620 V
Выходной Ток	250 mA
Количество Каналов	6 Channel
Количество Стежков	28 Position
Рассеяние Мощности	1500 mW
Время Нарастания	125ns (Max)
Время падения	55ns (Max)
Время падения (Макс)	55 ns
Время падения (Макс)	125 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	39.75 mm
Ширина	14.73 mm
Высота	6.35 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IR2130PBF описание продукта

The IR2130PBF is a 3-phase high voltage high speed power MOSFET and IGBT Bridge Driver with three independent high and low-side referenced output channels. Proprietary HVIC technology enables ruggedized monolithic construction. Logic inputs are compatible with CMOS or LSTTL outputs, down to 2.5V logic. A ground-referenced operational amplifier provides analogue feedback of bridge current via an external current sense resistor. A current trip function which terminates all six outputs is also derived from this resistor. An open drain FAULT signal indicates if an over-current or under-voltage shutdown has occurred. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use at high frequencies. The floating channels can be used to drive N-channel power MOSFETs or IGBTs in the high-side configuration which operates up to 600V.
Tolerant to negative transient voltage DV/DT Immune
Under-voltage lockout for all channels
Over-current shutdown turns OFF all six drivers
Independent half-bridge drivers
Matched propagation delay for all channels
2.5V Logic compatible
Outputs out of phase with inputs
Cross-conduction prevention logic
