IR2127SPBF Купить - Infineon Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

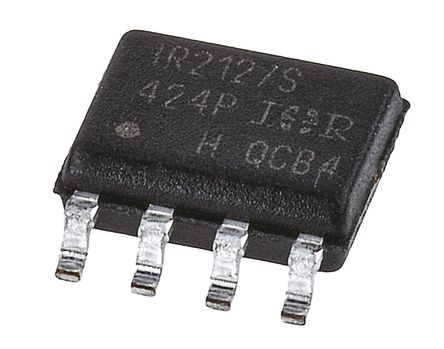

IR2127SPBF

Infineon

MOSFET DRVR 600V 0.5A 1Out Hi Side Non-Inv 8Pin SOIC

Наличие: 15,780 шт.

Адрес доставки: Москва

Цена: ₽ 102.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC2880204

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IR2127SPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IR2127SPBF
Производитель	Infineon
ЧипСити Номер продукта	CC2880204
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.0V (min)
Номинальная Мощность	625 mW
Время Нарастания/Спада	80ns, 40ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	620 V
Выходной Ток	250 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	625 mW
Ток Покоя	60 µA
Время Нарастания	80 ns
Время падения	40 ns
Время падения (Макс)	65 ns
Время падения (Макс)	130 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	12V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

IR2127SPBF описание продукта

The IR2127SPBF is a single-channel current sensing high voltage high speed power MOSFET and IGBT Driver with the proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL outputs, down to 3.3V. The protection circuitry detects over-current in the driven power transistor and terminates the gate drive voltage. An open drain FAULT signal is provided to indicate that an over-current shutdown has occurred. The output driver features a high pulse current buffer stage designed for minimum cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high-side or low-side configuration which operates up to 600V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout
3.3, 5 and 15V Input logic compatible
FAULT\ lead indicates shutdown has occurred
Output in phase with input

Показывать

IR2127SPBF Даташит PDF

16 страницы, 195 КБ

09/14/2004

просматривать

IR2127SPBF Справочное руководство пользователя

48 страницы, 7466 КБ

11/04/2016

просматривать

IR2127SPBF Другие Даташит

73 страницы, 3004 КБ

просматривать

IR2127SPBF Примечание по применению

30 страницы, 426 КБ

09/02/2007

просматривать

IR2127SPBF Файл уведомления

8 страницы, 125 КБ

просматривать
